RDL DS-J1 Input-Assembly

Eigenschaften:

Anschlussplatte für Wandeinbau
XLR Buchse mit vergoldeten Kontakten
Verdrahtung durch rückseitige Schraubklemmen
Betriebs-Erde auftrennbar

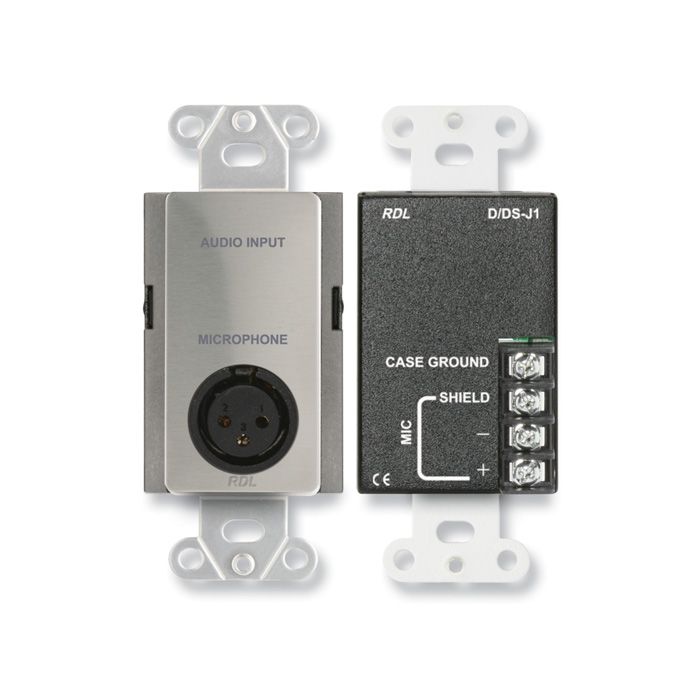

Das D SERIES-J1 ist eine komplette Anschlussplatte mit XLR-Buchse. Verbindungen zur XLR Eingangsbuchse an der Front werden durch rückseitige Schraubklemmen hergestellt. Die vier rückseitigen Anschlüsse sind: CASE GROUND (Chassis), SHIELD (Abschirmung, XLR pin 1) sowie + (XLR pin 2) und - (XLR pin 3). Falls erforderlich kann eine Drahtbrücke zwischen Chassis und XLR pin 1 installiert werden. Die Rückseite des D SERIES-J1 ist für einfache Installation klar gekennzeichnet.

Das D SERIES-J1 passt in US Wandeinbaudosen, erhältlich von RDL, sowie europäischen Wandienbaudosen (RDL WB-1U).


Eingangsbuchse: XLR, vergoldete Kontakte
Ausgangsverbindung: Schraubanschlüsse
Ausgangsanschlüsse (4): CASE GROUND (Chassis), SHIELD (Abschirmung, XLR pin 1), + (XLR pin - (XLR pin 3)
Spannungsversorgung: Passiv
Abmessungen: Höhe: 4,13 Zoll, 10,49 cm; Breite: 1,7 Zoll, 4,32 cm; Tiefe: 2,15 Zoll 5,47 cm
Mindestabmessungen für Wandmontage: Breite: 1,80 Zoll, 4,57 cm; Tiefe: 1,75 Zoll, 4,45 cm
Paketart: Karton
Paketabmessungen: 9.21 x 11.75 x 5.4 cm.
Versandgewicht: 0.2 kg
WEEE Gewicht: 0.129 kg
