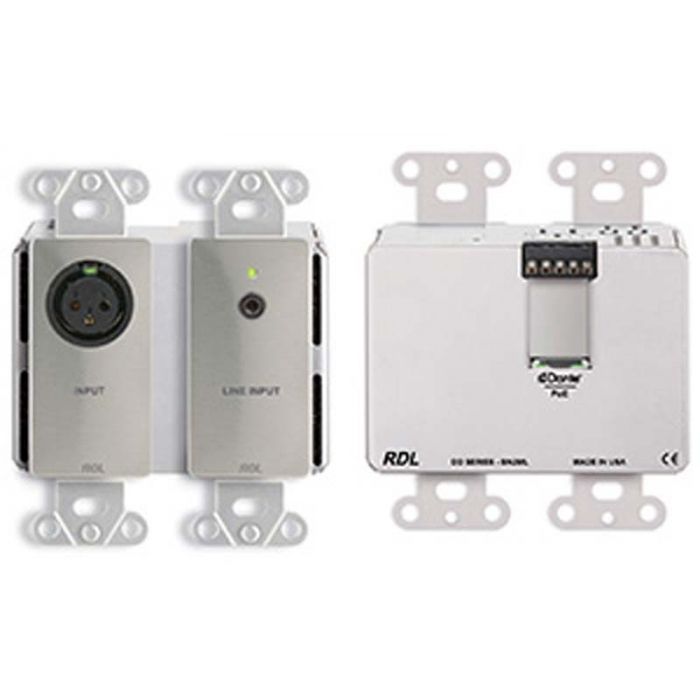

RDL DDS-BN2MLC Mic/Line Dante Interface

Verfügbarkeit unbekannt

Bestellnr.
169278

Bi-Directional Mic/Line Dante Interface 2 x 2 w/PoE - 1 XLR In and 1 Mini-jack In, 2 Out on Rear-Panel Terminal Block - Stainless Steel (Custom Labeled)

Dante Schnittstelle für zwei Audioeingänge und zwei Audioausgänge
Eingänge, XLR und 3,5mm Klinke, an der Frontplatte; Ausgänge an Anschlussblöcken an der Rückplatte
Umwandlung von einem Mikrofon-oder Linepegelsignalen in Dante Kanäle
Umwandlung von zwei Dante Kanälen in Mikrofon-oder Linepegelsignale
Keine spezielle Software nötig zum Betrieb des Moduls
Eingang schaltbar auf Mikrofon-oder Linepegelbetrieb
Mittles Schalter wählbare Mikrofonverstärkung : 40 dB, 48 dB oder 62 dB
Mittles Schalter wählbare Phantomspannung (P48)
Mittles Schalter wählbare Linepegelverstärkung : 0 dB, 12 dB oder 19 dB
3,5 mm Klinkeneingang wird auf Mono summiert
Beide Ausgänge mittels Schalter wählbar zwischen symmetrisch +4 dBu oder unsymmetrisch -10 dBV
Rauschabstand in Studioqualität
Umwandlung von analog nach digital und digital nach analog in 24 Bit
Legendäre RDL Analogfilter für höchste Wiedergabequalität

Netzwerkanschluss:
RJ45-Buchse mit Link und Speed Anzeigen
Digitalaudio Netzwerkprotokoll:
Dante
Datenübertragungsrate:
100 Mbps
Sample Rates:
44,1 kHz, 48 kHz (Standard)
Bit Auflösung:
24 Bit
Audiobetriebspegel:
-20 dBFS = +4 dBu
Referenzpegel:
0 dBFS = +24 dBu

Mikrofon/Linepegeleingänge zu Netzwerk
Eingang:
XLR-Eingangsbuchse
Verstärkung:
Mikrofon: 40 dB (LO), 48 dB (MED), 62 dB (HI); Linepegel: 0dB (LO), 8 dB (MED), 19 dB (HI)
Eingangspegel (für +4 dBu/-20 dBFS):
Mikrofon: -36 dBu (LO), -44 dBu (MED), -58 dBu (HI); Linepegel: +4 dBu (LO), -8 dBu (MED), -15 dBu (HI)
Maximaler eingangspegel:
Mikrofon: -16 dBu (LO), -24 dBu (MED), -38 dBu (HI); Linepegel: +24 dBu (LO), +12 dBu (MED), +5 dBu (HI)
Eingangsimpedanz:
> 2,5 kΩ (Mikrofonpegel); > 5 kΩ (Linepegel)
Phantomspannung:
P48, 48 Vdc, mittels Schalter wählbar
Phantomstandard:
IEC 61938: 2013
Selektoren pro Eingang (3):
Phantom, Mikrofon/Linepegel, Verstärkung
Frequenzgang:
20 Hz bis 20 kHz (± 0,5 dB)
Äquivalentes Eingangsrauschen:
-130 dBu (62 dB Verstärkung); -132 dBu A-bewertet
Rauschabstand bezogen auf -20 dBFS (20 to 20 kHz):
Mikrofon: > 72 dB (LO), > 72 dB (MED), > 68 dB (HI); Line: > 72 dB (LO), > 72 dB (MED), > 70 dB (HI)
Klirrfaktor (THD+N):
< 0,1% (20 Hz bis 20 kHz, +4 dBu/-20 dBFS); 0,015% at 1 kHz (typisch)
Übersteuerungsreserve:
> 65 dB (50 Hz bis 120 Hz)
Übersprechen:
Unterhalb des Rauschpegels (20 Hz bis 20 kHz bei normalem Betriebspegel, zwischen beliebigen Eingängen, maximale Mikrofonverstärkung)
Übersteuerungsreserve:
20 dB

Linepegeleingang zu Netzwerk
Eingang:
3,5 mm Klinkenbuchse, Stereo (links und rechts auf Mono summiert)
Eingangspegel (für +4 dBu/-20 dBFS):
-10 dBV nominal
Maximaler Eingangspegel:
+10 dBV
Eingangsimpedanz:
> 50 kΩ
Frequenzgang:
20 Hz bis 20 kHz (± 0,2 dB)
Rauschabstand bezogen auf -20 dBFS (20 bis 20 kHz):
> 85 dB
Klirrfaktor (THD+N):
< 0,05% (20 Hz bis 20 kHz, +4 dBu/-20 dBFS); 0,01% bei 1 kHz (typisch)
Übersteuerungsreserve:
20 dB

Netzwerk zu Linepegelausgängen
Ausgänge (2):
Symmetrisch an entfernbaren Schraubanschlussblöcken
Ausgangspegel:
+4 dBu (nominal) symmetrisch; -10 dBV (nominal) unsymmetrisch, mittels Schalter wählbar
Maxiamler Ausgangspegel:
+24 dBu symmetrisch; +10 dBV unsymmetrisch
Ausgangsimpedanz:
150 Ω symmetrisch; 2.5 kΩ unsymmetrisch
Frequenzgang:
20 Hz bis 20 kHz (± 0,5 dB)
Klirrfaktor (THD+N:)
< 0,1%
Klirrfaktor (THD):
< 0,01% (1 kHz)
Rauschabstand:
> 80 dB (bezogen auf +4 dBu oder> 10 dBV); > 100 (bezogen auf +24 dBu)
Übersprechen:
Unterhalb des Rauschpegels (20 Hz bis 20 kHz bei normalem Betriebspegel, zwischen den Ausgängen)
Übersteuerungsreserve +4 dBu oder -10 dBV:
20 dB

Anzeigen (4):

Netzwerk Link und Speed (Rückplatte) Netzwerk Sync und Power (Frontplatte)
Betriebstemperaturbereich:
0° C bis 40° C; 30° C maximal empfohlen
Spannungsversorgung:
PoE Klasse 0, IEEE 802.3af
Messbedingungen:
Verstärkung/Pegel: ± 1 dB; Eingänge mit: 150 Ω abgeschlossen; A nach D Werte in dgitalem Bereich gemessen
Abmessungen:
3.52" (8.94 cm) W; 4.11" (10.44 cm) H; 2.09" (5.31 cm) D
Verpackung:
Karton
Pakeabmessungen:
10,44 cm ; 8,94 cm ; 5,31 cm
Versandgewicht:
0,454 kg
WEEE Gewicht:
0,383 kg.
HS Code:
8517.18.0050

Mehr Informationen
Marke RDL
