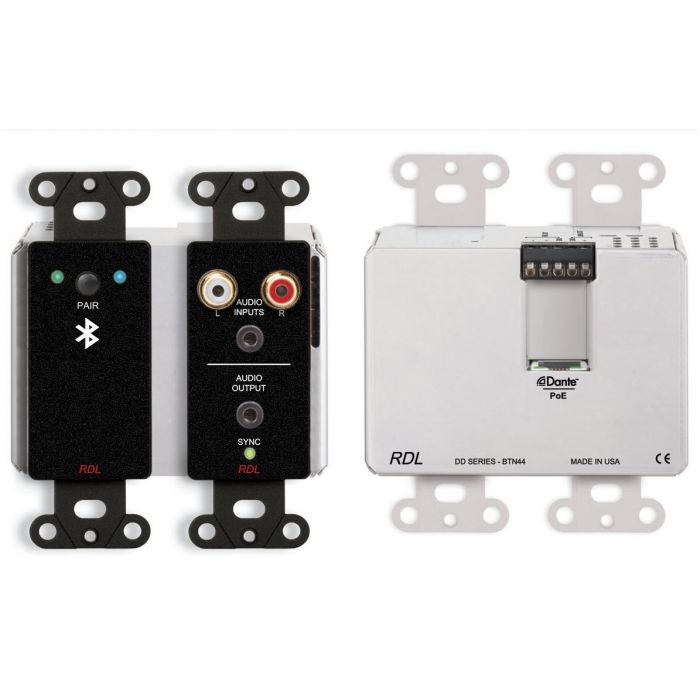

RDL DDB-BTN44 black Line & Bluetooth Dante Interface Bi-directional

Die D SERIES-BTN44-Module sind Dante-vernetzte Audio-Schnittstellen zur Wandmontage, die bidirektionales Bluetooth-Audio, unsymmetrische analoge Stereo oder Mono-Audio-Ein- und -Ausgänge sowie einen symmetrischen und unsymmetrischen Linepegel-Ausgang umfassen. Stereo-Audio von einem kompatiblen Bluetooth-fähigen Gerät speist zwei Dante-Netzwerk-Audiokanäle. Stereo-Audio, das an eine Klinken- oder L- und R-Cinch-Buchse an der Vorderseite angeschlossen wird, speist zwei andere Dante-Netzwerk-Audiokanäle.

Stereo-Audio steht an der Vorderseite an einer Klinken-Buchse zur Verfügung, das von zwei Dante-Netzwerkkanälen gespeist wird. Ein rückseitiger Anschlussblock bietet einen symmetrischen (+4 dBu) und einen unsymmetrischen (-10 dBV) Ausgang von einem Dante-Netzwerkkanal. Dieser Ausgang kann eine Vielzahl von RDL-Wandplatten speisen, um Benutzern einen bestimmten Mikrofon- oder Line-Pegel-Ausgang bereitzustellen, oder er kann verwendet werden den Eingang einer Endstufe zu speisen. Ein Dante-Kanal kann über die Bluetooth-Schnittstelle an ein verbundenes Gerät zurückgeleitet werden, um Vollduplex-Kommunikation zu ermöglichen.

Die Module der Serie D-BTN44 werden durch PoE mit Strom versorgt. Der Installateur kann den Modulnamen und das Programmierkennwort über die Bluetooth-Verbindung mit einem Smartphone-, Computer- oder Tablet anpassen. Diese Module verfügen über analoge Filter und Schaltkreise in Studioqualität um eine Audioleistung zu erzielen, welche Erwartungen typischer Consumer-Schnittstellentechnologien übertrifft. Hohe Leistung, einfache Bedienung und Installation machen RDL zum besten Wert für professionelle Bluetooth-Schnittstellen.

Bluetooth-Audioeingang für Dante Vernetzte Systeme
Consumer Audio-Eingänge an Klinken- oder Cinch-Buchsen
Rücksprache-Kanal vom Dante-Netzwerk an das mit Bluetooth verbundene Gerät
Consumer Audio-Ausgänge an Klinken-Buchsen
Symmetrischer und unsymmetrischer Audioausgang an der Rückseite
Intuitives Bluetooth-Pairing mit nur einer Taste LED-Statusanzeige
Spezielle Software für Modulbetrieb nicht erforderlich
Modul-ID-Name und Programmierkennwort über die Bluetooth-Verbindung einstellbar
Mono- oder Stereobetrieb für Audioeingänge wird hinter der Frontplatte eingestellt
Das Modul wird durch PoE betrieben

Netwerkanschluss:RJ45- Buchse mit Link und Speed Anzeigen
Netzwerkprotokol:Dante
Datenübertragungsrate:100 Mbps
Sample Rates:44,1 kHz, 48 kHz (Standard)
Bit Auflösung:24 Bit
Betriebspegel:-20 dBFS = +4 dBu (symmetrisch); -20 dBFS = -10 dBV (unsymmetrisch), nominal
Bluetooth® zu NetzwerkNULL
Frequenzgang:20 Hz bis 20 kHz (± 0,5 dB)
Klirrfaktor (THD+N):< 0,1%
Rauschabstand bezogen auf -20 dBFS:> 70 dB
Netwerk zu Bluetooth® SchnittstelleNULL
Sprachsignal:Ein Dante Kanal (Mono, -20 dBFS nominal)
Netwerkt zu Ausgang and Klinken-BuchseNULL
Ausgang:Stereo 3,5 mm Klinken-Buchse
Frequenzgang:20 Hz bis 20 kHz (± 0,75)
Klirrfaktor (THD+N):< 0,05%
Rauschabstand bezogen auf -20 dBFS:> 80 dB
Übersprechen (Kanal zu Kanal):< 75 dB (1 kHz); < 65 dB (20 kHz)
Netzwerk zu Linpegel AusgangNULL
Ausgänge:Symmetrisch und unsymmetrisch an Anschlussblock
Frequenzgang:20 Hz bis 20 kHz (± 0,5 dB)
Klirrfaktor (THD+N):< 0,05%
Rauschabstand bezogen auf -20 dBFS:> 80 dB
Linepegel EingängeNULL
Eingänge (4):Stereo 3,5 mm Klinkenbuchse (L und R); Cinch-Buchsen (L und R)
Dante Kanäle (2):L und R
Frequenzgang:20 Hz bis 20 kHz (± 0,25)
Klirrfaktor (THD+N):< 0,05%
Rauschabstand bezogen auf -20 dBFS:> 75 dB
Übersprechen (Kanal zu Kanal):< 75 dB
Gemeinsame eigenschaftenNULL
Anzeigen (5):Bluetooth® (2), Netzwerk Sync
Betriebsspannungsanschluss:PoE (RJ45)
Betriebstemperaturbereich:0° C bis 40° C
Betriebsspannung:PoE
PoE:Klasse 0, IEEE 802.3af
Abmessungen:9,21 cm x 11,75 cm x 5,39 cm
Verpackung:Karton
Paketabmessungen:15,24 cm x 15,24 cm x 6,66 cm
Versandgewicht:0,52 kg
WEEE Gewicht:0,35 kg
HS Code:8543.70.9100
