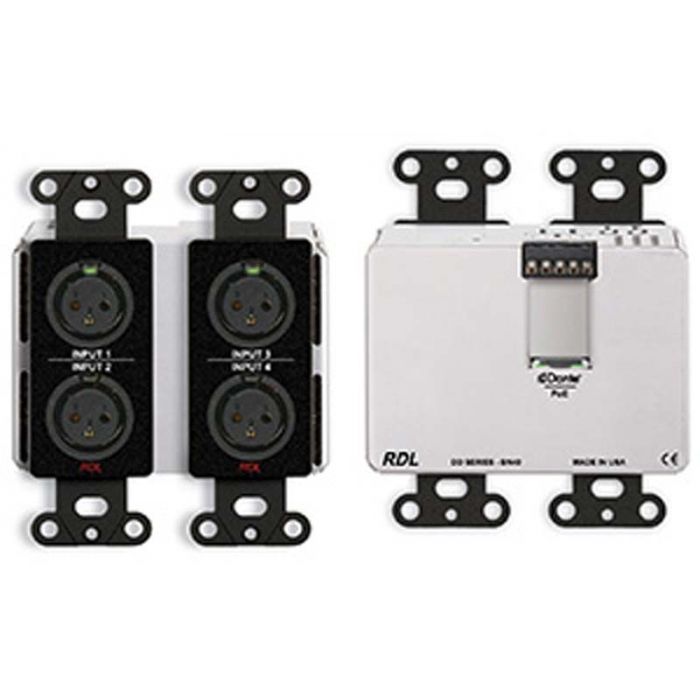

RDL DDB-BN40C Mic/Line Dante Interface

Dante Schnittstelle für vier Audioeingänge und zwei Audioausgänge
Vier XLR-Eingänge an der Frontplatte
Umwandlung von vier Mikrofon-oder Linepegelsignalen in Dante Kanäle
Eingänge schaltbar auf Mikrofon-oder Linepegelbetrieb
Mittles Schalter wählbare Mikrofonverstärkung : 40 dB, 48 dB oder 62 dB
Mittles Schalter wählbare Phantomspannung (P48)
Mittles Schalter wählbare Linepegelverstärkung : 0 dB, 12 dB oder 19 dB
Conversion de deux signaux audio de réseau Dante au niveau ligne
Ausgänge an der Rückplatte mittels Schalter wählbar zwischen symmetrisch +4 dBu oder unsymmetrisch -10 dBV
Keine spezielle Software nötig zum Betrieb des Moduls
Rauschabstand in Studioqualität
Umwandlung von analog nach digital und digital nach analog in 24 Bit
Legendäre RDL Analogfilter für höchste Wiedergabequalität

Netzwerkanschluss:
RJ45-Buchse mit Link und Speed Anzeigen
Digitalaudio Netzwerkprotokoll:
Dante
Datenübertragungsrate:
100 Mbps
Sample Rates:
44,1 kHz, 48 kHz (Standard)
Bit Auflösung:
24 Bit
Audiobetriebspegel:
-20dBFS = +4 dBu
Referenzpegel::
0 dBFS = +24 dBu

Mikrofon/Linepegeleingänge zu Netzwerk
Eingänge (4):
XLR-Eingangsbuchse
Verstärkung:
Mikrofon: 40 dB (LO), 48 dB (MED), 62 dB (HI); Linepegel: 0dB (LO), 8 dB (MED), 19 dB (HI)
Eingangspegel (für +4 dBu/-20 dBFS):
Mikrofon: -36 dBu (LO), -44 dBu (MED), -58 dBu (HI); Linepegel: +4 dBu (LO), -8 dBu (MED), -15 dBu (HI)
Maximaler Eingangspegel):
Mikrofon: -16 dBu (LO), -24 dBu (MED), -38 dBu (HI); Linepegel: +24 dBu (LO), +12 dBu (MED), +5 dBu (HI)
Eingangsimpedanz:
> 2,5 kΩ (Mikrofon); > 5 kΩ (Linepegel)
Phantomspannung:
P48, 48 Vdc, mittels Schalter wählbar
Phantomstandard:
IEC 61938: 2013
Selektoren pro Eingang (3):
Phantom, Mikrofon/Linepegel, Verstärkung
Frequenzgang:
20 Hz bis 20 kHz (± 0,5 dB)
Äquivalentes Eingangsrauschen:
-130 dBu (62 dB Verstärkung); -132 dBu A-Bewertet
Rauschabstand bezogen auf -20 dBFS (20 bis 20 kHz):
Mikrofon: > 72 dB (LO), > 72 dB (MED), > 68 dB (HI); Line: > 72 dB (LO), >72 dB (MED), > 70 dB (HI)
Klirrfaktor (THD+N):
< 0,1% (20 Hz bis 20 kHz, +4 dBu/-20 dBFS); 0,015% bei 1 kHz (typisch)
Gleichtaktunterdrückung:
> 65 dB (50 Hz bis 120 Hz)
Übersprechen:
Unterhalb des Rauschpegels (20 Hz bis 20 kHz bei normalem Betriebspegel, zwischen beliebigen Eingängen, maximale Mikrofonverstärkung)

Netzwerk zu Liepegelausgängen
Ausgänge (2):
Symmetrisch, an entfernbaren Schraubanschlussblöcken
Ausgangspegel:
+4 dBu (nominal) symmetrisch; -10 dBV (nominal) unsymmetrisch, mittels Schalter wählbar
Audiobetriebspegel:
+24 dBu symmetrisch; +10 dBV unsymmetrisch
Maximaler Ausgangspegel:
150 Ω symmetrisch; 2,5 kΩ unsymmetrisch
Frequenzgang:
20 Hz bis 20 kHz (± 0,5 dB)
Klirfaktor (THD+N):
< 0,1%
Klirrfaktor (THD):
< 0,01% (1 kHz)
Rauschabstand:
> 80 dB (bezogen auf +4 dBu oder -10 dBV); > 100 (bezogen auf +24 dBu)
Übersprechen:
Unterhalb des Rauschpegels (20 Hz bis 20 kHz bei normalem Betriebspegel, zwischen Ausgängen)
Übersteuerungsreserve bezogen auf +4 dBu oder -10 dBV:
20 dB

Anzeigen (4):

Netzwerk Link und Speed (Rückplatte) Netzwerk Sync und Power (Frontplatte)
Betriebstemperaturbereich:
0° C bis 40° C; 30° C maximal empfohlen
Spannungsversorgung:
PoE Klasse 0, IEEE 802.3af
Messbedingungen:
Verstärkung/Pegel: ± 1 dB; Eingänge mit: 150 Ω abgeschlossen; A nach D Werte in dgitalem Bereich gemessen
Abmessungen:
3,52 Zoll (8,94 cm) Breite; 4,11 Zoll (10,44 cm) Höhe; 2.09 Zoll (5,31 cm) Tiefe
Verpackung:
Karton
Paketabmessungen:
9,21 cm x 11,75 cm x 5,39 cm
Versandgewicht:
0,504 kg
WEEE Gewicht:
0,435 kg
HS Code:
8517.18.0050
