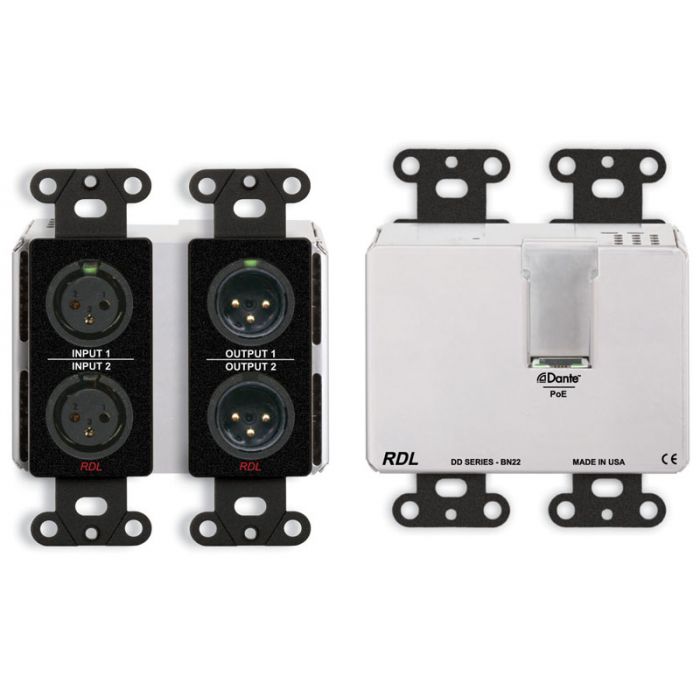

RDL DDB-BN22 Mic/Line Dante Interface

Dante Schnittstelle für zwei Audioeingänge und zwei Audioausgänge
Ein-und Ausgänge and XLR-Buchsen
Umwandlung von zwei Mikrofon-oder Linepegelsignalen in Dante Kanäle
Umwandlung von zwei Dante Kanälen in Mikrofon-oder Linepegelsignale
Keine spezielle Software nötig zum Betrieb des Moduls
Beide Eingänge schaltbar auf Mikrofon-oder Linepegelbetrieb
Mittles Schalter wählbare Mikrofonverstärkung : 40 dB, 48 dB oder 62 dB
Mittles Schalter wählbare Phantomspannung (P48)
Mittles Schalter wählbare Linepegelverstärkung : 0 dB, 12 dB oder 19 dB
Ausgänge mittels Schalter wählbar zwischen Mikrofon-oder Linepegel
Rauschabstand in Studioqualität
Umwandlung von analog nach digital und digital nach analog in 24 Bit
Legendäre RDL Analogfilter für höchste Wiedergabequalität

Netzwerkanschluss:
RJ45-Buchse mit Link und Speed Anzeigen
Digitalaudio Netzwerkprotokoll:
Dante
Datenübertragungsrate:
100 Mbps
Sample Rates:
44,1 kHz, 48 kHz (Standard)
Bit Auflösung:
24 Bit
Audiobetriebspegel:
-20 dBFS = +4 dBu
Referenzpegel:
0 dBFS = +24 dBu

Mikrofon/Linepegel zu Netzwerk
Eingänge (2):
XLR-Eingangsbuchse
Verstärkung:
Mikrofon: 40 dB (LO), 48 dB (MED), 62 dB (HI); Linepegel: 0dB (LO), 8 dB (MED), 19 dB (HI)
Eingangspegel (für +4 dBu/-20 dBFS):
Mikrofon: -36 dBu (LO), -44 dBu (MED), -58 dBu (HI); Linepegel: +4 dBu (LO), -8 dBu (MED), -15 dBu (HI)
Maximaler Eingangspegel:
Mikrofon: -16 dBu (LO), -24 dBu (MED), -38 dBu (HI); Linepegel: +24 dBu (LO), +12 dBu (MED), +5 dBu (HI)
Eingangsimpedanz:
> 2,5 kΩ (Mikrofon); > 5 kΩ (Linepegel)
Phantomspannung:
P48, 48 Vdc, mittles Schalter wählbar
Phantomstandard:
IEC 61938: 2013
Selektoren pro Eingang (3):
Phantom, Mikrofon/Linepegel, Verstärkung
Frequenzgang:
20 Hz bis 20 kHz (± 0,5 dB)
Äquivalentes Eingangsrauschen:
-130 dBu (62 dB Verstärkung); -132 dBu A-bewertet
Rauschabstand bezogen auf -20 dBFS (20 bis 20 kHz):
Mikrofon: > 72 dB (LO), > 72 dB (MED), > 68 dB (HI); Line: > 72 dB (LO), >72 dB (MED), > 70 dB (HI)
Klirrfaktor (THD+N):
< 0,1% (20 Hz bis 20 kHz, +4 dBu/-20 dBFS); 0,015% bei 1 kHz (typisch)
Gleichtaktunterdrückung:
> 65 dB (50 Hz bis 120 Hz)
Übersprechen:
Unterhalb des Rauschpegels (20 Hz bis 20 kHz bei normalem Betriebspegel, zwischen beliebigen Eingängen, maximale Mikrofonverstärkung)

Netzwerk zu Mikrofon/Linepegel Ausgängen
Ausgänge (2):
XLR-Ausgangsbuchse
Ausgangspegel:
+4 dBu nominal, Linepegel symmetrisch; -45 dBu nominal Mikrofonpegel ( an 150 Ω)
Maxiamler Ausgangspegel:
+24 dBu Linepegel
Ausgangsimpedanz:
150 Ω symmetrisch
Selektoren pro Ausgang:
Mikrofon/Linepegel
Frequenzgang:
20 Hz bis 20 kHz (± 0,5 dB)
Klirrfaktor (THD+N):
< 0,1% (20 Hz bis 20 kHz,+4 dBu/-20 dBFS); 0,015% bei 1 kHz (typisch)
Klirrfaktor (THD):
< 0,01% (1 kHz)
Rauschabstand:
> 80 dB (bezogen auf +4 dBu); > 100 (bezogen auf +24 dBu)
Übersprechen:
Unterhalb des Rauschpegels (20 Hz bis 20 kHz bei normalem Betriebspegel, zwischen beliebigen Ausgängen)
Übersteuerungsreserve bezogen auf +4 dBu/-20 dBFS:
20 dB

Anzeigen (4):

Netzwerk Link und Speed (Rückplatte) Netzwerk Sync und Power (Frontplatte)
Betriebstemperaturbereich:
0° C bis 40° C; 30° C maximal empfohlen
Spannungsversorgung:
PoE Klasse 0, IEEE 802.3af
Messbedingungen:
Verstärkung/Pegel: ± 1 dB; Eingänge mit: 150 Ω abgeschlossen; A nach D Werte in dgitalem Bereich gemessen
Abmessungen:
3.52 Zoll (8,94 cm) Breite; 4.11Toll (10,44 cm) Höhe; 2.09 Zoll (5.31 cm) Tiefe
Verpackung:
Karton
Paketabmessungen:
9,21 cm x 11,75 cm x 5,39 cm
Versandgewicht:
0,494 kg
WEEE Gewicht:
0,424 kg
HS Code:
8517.18.0050
