RDL DD-RN42 - Dante Interface 4x4 w/PoE

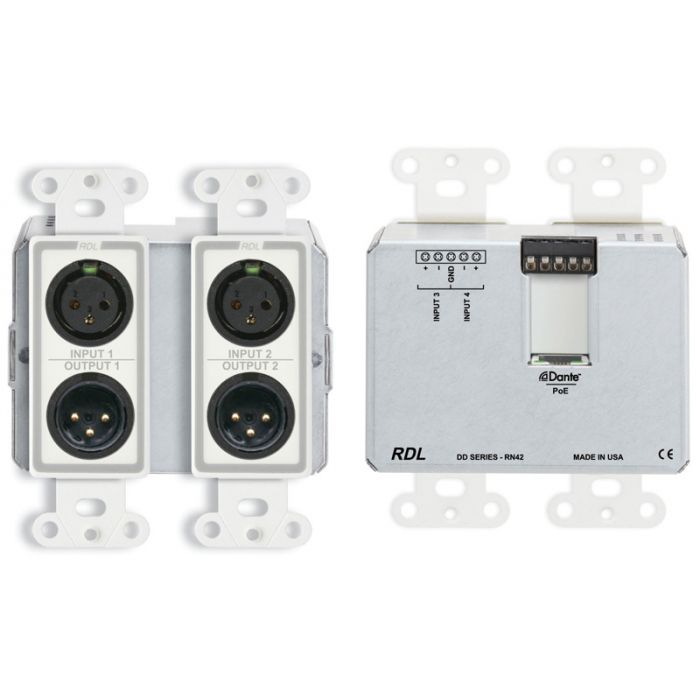

Das DD-RN42 ist eine komplette Dante-Audio-Netzwerkschnittstelle für Wandmontage. Es verfügt über zwei XLR-Mikrofon- oder Linepegel-Eingänge an der Frontplatte, zwei symmetrische Linepegel-Eingänge an einem abnehmbaren Klemmenblock auf der Rückseite und zwei symmetrischen Linepegel-Ausgängen an XLR-Buchsen an der Vorderseite. Das Modul wird mit RDL CONSOLE oder einer anderen Netzwerksteuerungssoftware konfiguriert und eingestellt. Das DD-RN42 passt in Standard US doppelbreiten Elektrokästen sowie in RDL WB-2 Montagekästen zur Montage in Europäischen Wänden. Das DD-RN42 wird durch PoE betrieben und ist in mehreren Ausführungen mit optionalen benutzerdefinierten Grafiken erhältlich.

Mikrofon zu Dante Netzwerk
Die beiden XLR-Eingänge werden jeweils in einen separaten Dante-Netzwerkkanal umgewandelt. Drei Verstärkungseinstellungen können sowohl für den Mikrofon- als auch für den Linepegel-Eingangsbereich per Software ausgewählt werden, um Kondensator- oder dynamische Mikrofonpegel und Standard-Linepegeln anzunehmen. Die P48 Phantomspannung kann per Software aktiviert werden, wenn ein Eingang auf Mikrofonpegel eingestellt ist.

Linepegel zu Dante Netzwerk
Die beiden symmetrischen oder unsymmetrischen Eingänge auf der Rückseite werden jeweils in einen separaten Dante-Netzwerkkanal umgewandelt. Die Steuerungssoftware stellt die Verstärkung für einen Eingangspegel von entweder +4 dBu oder -10 dBV ein. Optional sind Klinkenbuchsen auf Platten im RDL Decora®-Stil erhältlich, die zum Erscheinungsbild des DD-RN42 passen, um verschiedene Audioquellen an die Eingänge auf der Rückseite anzuschließen. Eine Eingangsplatte kann zusammen mit dem DD-RN42 in einem dreifachen Einbaukasten montiert werden oder kann es kann entfernt in einer einzelnen Einbaukasten montiert werden.

Dante Netzwerk zu Linepegel
Zwei Dante-Audiokanäle werden in symmetrische Linepegel an XLR-Buchsen auf der Vorderseite umgewandelt. Jeder Ausgang bietet symmetrische +4 dBu für einen digitalen Netzwerk-Audiopegel von -18 dBFS. Jeder Ausgang ist mit einem softwaregesteuerten Dämpfungsglied ausgestattet, das in Schritten von 1 dB auf eine maximale Dämpfung von 62 dB und dann auf AUS eingestellt werden kann. Die Ausgänge sind über einen abnehmbaren Klemmenblock verbunden.

Die gültige PoE-Betriebsspannung und Synchronisation zum Dante-Netzwerk werden durch grüne LEDs angezeigt, die an der Vorderseite des Geräts sichtbar sind.

Das DD-RN42 ist ein professionelles Produkt mit RDL-Mikrofonvorverstärkern für Wiedergabetreue in Studioqualität mit niedrigem Rauschen, gekoppelt über XLR-Buchsen in einem Stahlgehäuse mit zwei pulverbeschichteten oder Edelstahl-Decora-Frontplatten.

Die überlegenen Leistungsspezifikationen des DD-RN42 machen es ideal für Installationen, die eine Netzwerksteuerung und einen außergewöhnlichen Wert in kommerziellen vernetzten Audiosystemen erfordern. Dieses voll ausgestattete Produkt wird in den U.S.A entwickelt und hergestellt.

Dante Schnittstelle für vier Audioeingänge und zwei Audioausgänge
Zwei Einänge und zwei Ausgänge an XLR-Buchsen
Zwei Eingangsanschlüsse durch Anschlussblöcke auf der Rückseite
Alle Einstellungen des Moduls werden durch Software eingestellt
Umwandlung von zwei Mikrofon-oder Linepegelsignalen in Dante Netzwerk-Kanäle
Durch Software wählbare Verstärkung für jeden Eingang
Mikrofonverstärkung : 35 dB, 42 dB oder 59 dB
Linepegelverstärkung: 0 dB oder 12 dB
Durch Software gewählte 48 V (P48) Phantomspannung
Umwandlung von zwei Dante Kanälen in Linepegelsignale
Jeder Ausgang hat durch Software gewählte Abschwächung in 1 dB Stufen
Rauschabstand in Studioqualität
Umwandlung von analog nach digital und digital nach analog in 24 Bit
Legendäre RDL Analogfilter für höchste Wiedergabequalität

Netzwerkanschluss:
RJ45-Buchse mit Link und Speed Anzeigen
Digitalaudio Netzwerkprotokoll:
Dante
Datenübertragungsrate:
100 Mbps
Sample Rates:
44,1 kHz, 48 kHz (Standard)
Bit Auflösung:
24 Bit
Audiobetriebspegel:
-18 dBFS = +4 dBu
Referenzpegel::
0 dBFS = +22 dBu
Mikrofon/Linepegeleingänge zu Netzwerk

Eingänge (2):
XLR-Eingangsbuchse
Verstärkung:
Mikrofon: 35 dB (LOW), 42 dB (MED), 59 dB (HIGH); Linepegel: 0 dB (NORM), 12 dB (HIGH)
Eingangspegel (für +4 dBu/-18 dBFS):
Mikrofon: -31 dBu (LOW), -38 dBu (MED), -55 dBu (HIGH); Linepegel: +4 dBu (LOW), -8 dBu (HIGH)
Maximaler Eingangspegel):
Mikrofon: -14 dBu (LOW), -21 dBu (MED), -38 dBu (HIGH); Linepegel: +23 dBu (LOW), +10 dBu (HIGH)
Eingangsimpedanz:
> 1,2 kΩ
Phantomspannung:
P48, 48 Vdc, mittels Software wählbar
Phantomstandard:
IEC 61938: 2013
Selektionen pro Eingang (3):
Phantom, Verstärkung, mittels Software wählbar
Frequenzgang:
20 Hz bis 20 kHz (± 0,5 dB)
Äquivalentes Eingangsrauschen:
< -128 dBu (59 dB Verstärkung); < -130 dBu A-Bewertet
Rauschabstand bezogen auf -20 dBFS (20 bis 20 kHz):
Mikrofon: > 88 dB (LOW), > 82 dB (MED), > 68 dB (HIGH); Line: > 88 dB (NORM), > 88 dB (HIGH)
Klirrfaktor (THD+N):
< 0,1% (20 Hz bis 20 kHz, +4 dBu/-18 dBFS)
Gleichtaktunterdrückung:
> 65 dB (50 Hz bis 120 Hz)
Übersprechen:
Unterhalb des Rauschpegels (20 Hz bis 20 kHz bei normalem Betriebspegel, zwischen beliebigen Eingängen, maximale Mikrofonverstärkung)
Linepegeleingänge zu Netzwerk

Eingänge (2):
Symmetrisch, an entfernbaren Schraubanschlussblöcken
Verstärkung:
0 dB (NORM), 12 dB (HIGH)
Eingangspegel (für +4 dBu/-18 dBFS):
+4 dBu (NORM), -8 dBu (HIGH)
Maximaler Eingangspegel):
+23 dBu (NORM), +10 dBu (HIGH)
Eingangsimpedanz:
> 1,2 kΩ
Selektionen pro Eingang:
Verstärkung, mittels Software wählbar
Frequenzgang:
20 Hz bis 20 kHz (± 0,5 dB)
Rauschabstand bezogen auf -20 dBFS (20 bis 20 kHz):
> 88 dB
Klirrfaktor (THD+N):
< 0,1% (20 Hz bis 20 kHz, +4 dBu/-18 dBFS)
Gleichtaktunterdrückung:
> 65 dB (50 Hz bis 120 Hz)
Netzwerk zu Linepegelausgängen

Ausgänge (2):
XLR-Ausgangssbuchse
Ausgangspegel:
+4 dBu (nominal) symmetrisch,
Maximaler Ausgangspegel:
+22 dBu symmetrisch
Ausgangspegelabschwächung:
0 bis 62 dB und AUS (jeder Ausgang)
Ausgangsimpedanz:
150 Ω symmetrisch
Frequenzgang:
20 Hz bis 20 kHz (± 0,5 dB)
Klirfaktor (THD+N):
< 0,1%
Klirrfaktor (THD):
< 0,01% (1 kHz)
Rauschabstand:
> 80 dB (bezogen auf +4 dBu oder -10 dBV)
Übersprechen:
Unterhalb des Rauschpegels (20 Hz bis 20 kHz bei normalem Betriebspegel, zwischen Ausgängen)
Übersteuerungsreserve bezogen auf +4 dBu oder -10 dBV:
20 dB
Anzeigen (4):
Netzwerk Link und Speed (Rückplatte) Netzwerk Sync und Betriebsspannung (Frontplatte)
Betriebstemperaturbereich:
0° C bis 40° C; 30° C maximal empfohlen
Spannungsversorgung:
PoE Klasse 0, IEEE 802.3af
Messbedingungen:
Verstärkung/Pegel: ± 1 dB; Eingänge mit: 150 Ω abgeschlossen; A nach D Werte in dgitalem Bereich gemessen
Abmessungen:
3,52 Zoll (8,94 cm) Breite; 4,11 Zoll (10,44 cm) Höhe; 2.09 Zoll (5,31 cm) Tiefe
Verpackung:
Karton
Paketabmessungen:
9,21 cm x 11,75 cm x 5,39 cm
Versandgewicht:
0,398 kg
WEEE Gewicht:
0,328 kg
HS Code:
8543.70.9100
