RDL DD-BTN44 white Line & Bluetooth Dante Interface Bi-Directional

lieferbar ab dem 27.06.2022

Bestellnr.
183705

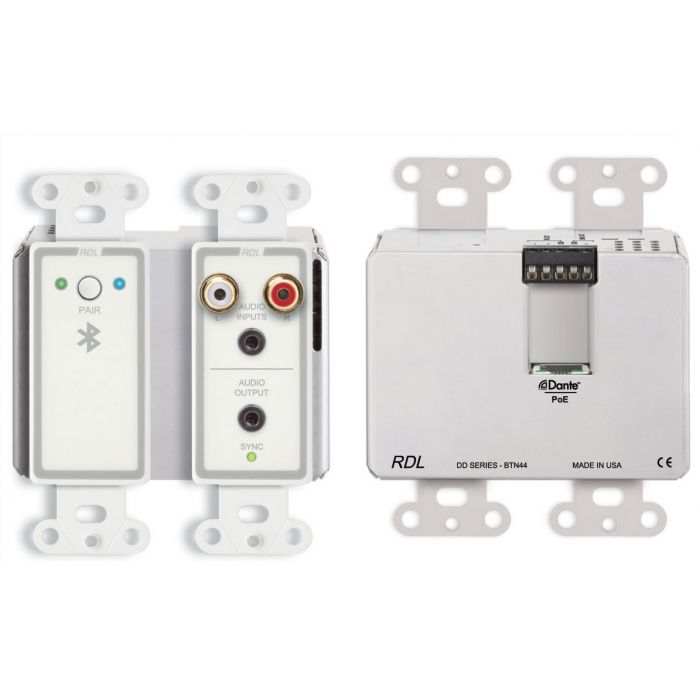

Bi-Directional Line-Level & Bluetooth Dante Interface

Die D SERIES-BTN44-Module sind Dante-vernetzte Audio-Schnittstellen zur Wandmontage, die bidirektionales Bluetooth-Audio, unsymmetrische analoge Stereo oder Mono-Audio-Ein- und -Ausgänge sowie einen symmetrischen und unsymmetrischen Linepegel-Ausgang umfassen. Stereo-Audio von einem kompatiblen Bluetooth-fähigen Gerät speist zwei Dante-Netzwerk-Audiokanäle. Stereo-Audio, das an eine Klinken- oder L- und R-Cinch-Buchse an der Vorderseite angeschlossen wird, speist zwei andere Dante-Netzwerk-Audiokanäle.

Stereo-Audio steht an der Vorderseite an einer Klinken-Buchse zur Verfügung, das von zwei Dante-Netzwerkkanälen gespeist wird. Ein rückseitiger Anschlussblock bietet einen symmetrischen (+4 dBu) und einen unsymmetrischen (-10 dBV) Ausgang von einem Dante-Netzwerkkanal. Dieser Ausgang kann eine Vielzahl von RDL-Wandplatten speisen, um Benutzern einen bestimmten Mikrofon- oder Line-Pegel-Ausgang bereitzustellen, oder er kann verwendet werden den Eingang einer Endstufe zu speisen. Ein Dante-Kanal kann über die Bluetooth-Schnittstelle an ein verbundenes Gerät zurückgeleitet werden, um Vollduplex-Kommunikation zu ermöglichen.

Die Module der Serie D-BTN44 werden durch PoE mit Strom versorgt. Der Installateur kann den Modulnamen und das Programmierkennwort über die Bluetooth-Verbindung mit einem Smartphone-, Computer- oder Tablet anpassen. Diese Module verfügen über analoge Filter und Schaltkreise in Studioqualität um eine Audioleistung zu erzielen, welche Erwartungen typischer Consumer-Schnittstellentechnologien übertrifft. Hohe Leistung, einfache Bedienung und Installation machen RDL zum besten Wert für professionelle Bluetooth-Schnittstellen.

Eigenschaften:

Bluetooth-Audioeingang für Dante Vernetzte Systeme
Consumer Audio-Eingänge an Klinken- oder Cinch-Buchsen
Rücksprache-Kanal vom Dante-Netzwerk an das mit Bluetooth verbundene Gerät
Consumer Audio-Ausgänge an Klinken-Buchsen
Symmetrischer und unsymmetrischer Audioausgang an der Rückseite
Intuitives Bluetooth-Pairing mit nur einer Taste LED-Statusanzeige
Spezielle Software für Modulbetrieb nicht erforderlich
Modul-ID-Name und Programmierkennwort über die Bluetooth-Verbindung einstellbar
Mono- oder Stereobetrieb für Audioeingänge wird hinter der Frontplatte eingestellt
Das Modul wird durch PoE betrieben

Netwerkanschluss:
RJ45- Buchse mit Link und Speed Anzeigen
Netzwerkprotokol:
Dante
Datenübertragungsrate:
100 Mbps
Sample Rates:
44,1 kHz, 48 kHz (Standard)
Bit Auflösung:
24 Bit
Betriebspegel:
-20 dBFS = +4 dBu (symmetrisch); -20 dBFS = -10 dBV (unsymmetrisch), nominal
Bluetooth® zu Netzwerk
NULL
Frequenzgang:
20 Hz bis 20 kHz (± 0,5 dB)
Klirrfaktor (THD+N):
< 0,1%
Rauschabstand bezogen auf -20 dBFS:
> 70 dB
Netwerk zu Bluetooth® Schnittstelle
NULL
Sprachsignal:
Ein Dante Kanal (Mono, -20 dBFS nominal)
Netwerkt zu Ausgang and Klinken-Buchse
NULL
Ausgang:
Stereo 3,5 mm Klinken-Buchse
Frequenzgang:
20 Hz bis 20 kHz (± 0,75)
Klirrfaktor (THD+N):
< 0,05%
Rauschabstand bezogen auf -20 dBFS:
> 80 dB
Übersprechen (Kanal zu Kanal):
< 75 dB (1 kHz); < 65 dB (20 kHz)
Netzwerk zu Linpegel Ausgang
NULL
Ausgänge:
Symmetrisch und unsymmetrisch an Anschlussblock
Frequenzgang:
20 Hz bis 20 kHz (± 0,5 dB)
Klirrfaktor (THD+N):
< 0,05%
Rauschabstand bezogen auf -20 dBFS:
> 80 dB
Linepegel Eingänge
NULL
Eingänge (4):
Stereo 3,5 mm Klinkenbuchse (L und R); Cinch-Buchsen (L und R)
Dante Kanäle (2):
L und R
Frequenzgang:
20 Hz bis 20 kHz (± 0,25)
Klirrfaktor (THD+N):
< 0,05%
Rauschabstand bezogen auf -20 dBFS:
> 75 dB
Übersprechen (Kanal zu Kanal):
< 75 dB
Gemeinsame eigenschaften
NULL
Anzeigen (5):
Bluetooth® (2), Netzwerk Sync
Betriebsspannungsanschluss:
PoE (RJ45)
Betriebstemperaturbereich:
0° C bis 40° C
Betriebsspannung:
PoE
PoE:
Klasse 0, IEEE 802.3af
Abmessungen:
9,21 cm x 11,75 cm x 5,39 cm
Verpackung:
Karton
Paketabmessungen:
15,24 cm x 15,24 cm x 6,66 cm
Versandgewicht:
0,52 kg
WEEE Gewicht:
0,35 kg
HS Code:
8543.70.9100

Mehr Informationen
Herkunftsland Vereinigte Staaten von Amerika
Zolltarifnummer 85176200
Marke RDL
