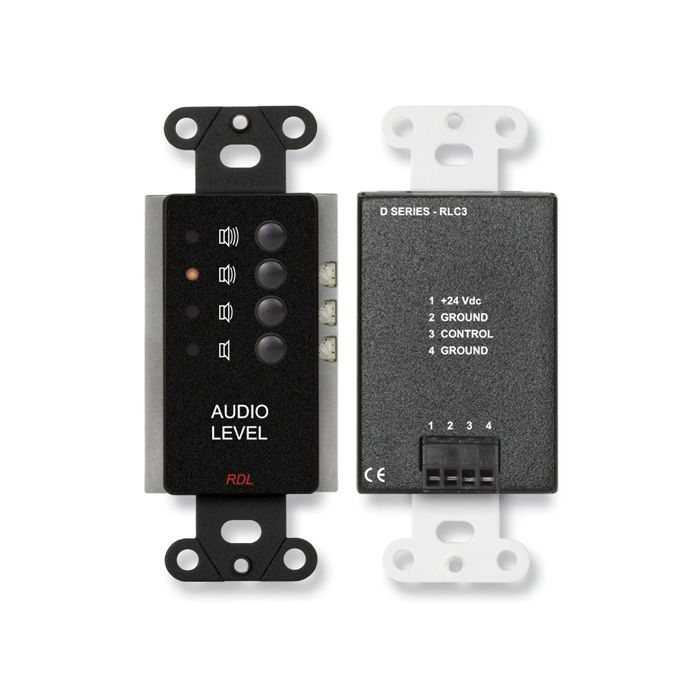

RDL DB-RLC3 Remote-Control

Eigenschaften:

Pegelwahl durch Drucktaste
Vier verschiedene Pegel oder 3 Pegel und "AUS"
LED Anzeige des angewählten Pegels
Professionelles Aussehen


Das DB-RLC3 Modul ist entwickelt worden zum direkten Betrieb von RDL Modulen die einen 0 bis 10 V / 10 kΩ Regeleingang haben wie z.B. aus der STICK-ON Serie das RDL ST-VCA3. Über 4 Drucktasten werden die einzelnen Pegel angewählt. In einer typischen Installation wird das RLC 3 als Kontrollmodul an ein ST-VCA3 angeschlossen. Beide Module werden von der selben Spannungsversorgung betrieben. Nach dem Einschalten befindet sich das DB-RLC3 im NORM Pegel Zustand. Es können ein höherer Pegel, HIGH sowie zwei niedrigere Pegel, LOW und MIN angewählt werden. Im Zustand HIGH, befindet sich die Verstärkung des ST-VCA3 im Maximalzustand. Die NORM, LOW und MIN Pegel können individuell vom Installateur mittels Trimpotentiometer am RCL3 eingestellt werden.


Anschluss: Entfernbarer Schraubanschlussblock; Direktanschluss an RDL Module mit 0 bis 10 Vdc/10 kΩ Steuereingang
Ausgang: Widerstand am CTRL Ausgang einstellbar in 4 Stufen
HIGH: 10 kΩ 0 dB
NORM: Einstellbar -2 dB bis -25 dB
LOW: Einstellbar -6 dB bis -40 dB
MIN: Einstellbar -20 dB bis "Aus"
Ausgangsanschlüsse: Schraubklemmen
Temperaturbereich: 0° C bis 50° C
Spannungsversorgung: Minus an Erde, 24 Vdc / 30 mA
Montage: Einbau in US standard Wandeinbaudose
Abmessungen: Höhe: 4,1 Zoll 10,4 cm; Breite: 1,6 Zoll 4,10 cm; Tiefe: 1,3 Zoll 3,30 cm
Paketart: Karton
Paketabmessungen: 9.21 x 11.75 x 5.4 cm.
Versandgewicht: 0.168 kg
WEEE Gewicht: 0.1 kg
