RDL DB-RLC10C Remote-Control

Verfügbarkeit unbekannt

Bestellnr.
157690

Pegelfernbedienung mit individueller Beschriftung

Eigenschaften:

Optisch kodierter Drehregler
Regelung von einem oder mehreren Orten aus
Bis zu zehn Regelungsorten
Integraler 0 bis 10 Volt Spannungsausgang
Visuelle Anzeige des Betriebspegels
Anzeige leuchtet hell auf während Bedienung
Anzeige wird dunkler nach Bedienung
Schaltet auf zuletzt benutzten Pegel ein
Kompatibel mit allen RDL VCA-Modulen
Erhältlich in Edelstahl oder schwarz oder weiß lackiert

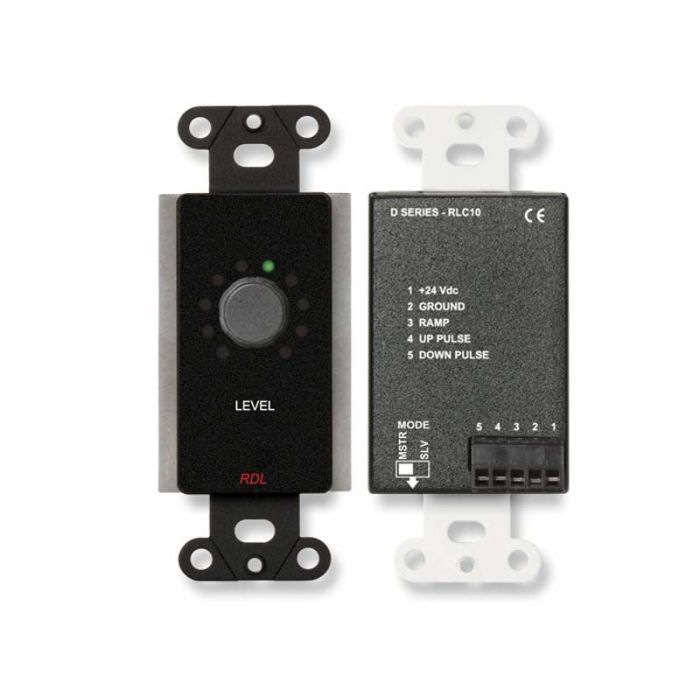

Die D SERIE-RLC10 sind Drehregler zur Installation in Systemen mit einem oder mehreren Regelorten. Die optisch kodierten Regler sind angenehm zu Bedienen und bieten ideale Ansprechzeit der Regelung und sehr lange Lebensdauer. Diese Regler sind zum Anschluss an RDL VCA Module oder Geräte anderer Hersteller mit 0 bis 10 Vdc Eingängen.

Ein –RLC10 kann an den Steuereingang eines VCA Moduls mit abgeschirmtem oder nicht abgeschirmtem Kabel angeschlossen werden. Ein Schalter an der Rückseite des Moduls wird in Position MASTER gelegt. In diesem Modus gibt das Modul 0 bis 10 Vdc an den Steuerausgang und überwacht die eigenen Impulssteuereingänge wenn weitere –RLC10 angeschlossen sind.

Bis zu neun weitere –RLC10 Module können parallel zum MASTER mit beliebigem Kabel (z.B. CAT5, CAT6) angeschlossen werden. Alle weiteren Module müssen im SLAVE Modus betrieben werden.

Die 0 bis 10 Vdc Steuerspannung am Ausgang wird durch drehen des Bedienknopfes, oder eines beliebigen Bedienknopfes in Installationen mit mehreren Modulen, auf- oder abgeregelt. Schnelleres drehen entspricht einer schnelleren Änderung der Steuerspannung und ist von Vorteil zur schnellen Eliminierung von akustischen Rückkopplungen. Die LED Kette um den Bedienknopf dient als visuelle Pegelanzeige. Währen Drehen des –RLC10 Bedienknopfes leuchten die LEDs heller und werden danach wieder dunkler.

Der zuletzt eingestellte Pegelwert wird gespeichert. Bei Einschalten des Systems wird somit der der zuletzt eingestellte Pegelwert wieder hergestellt.

Mehrere –RLC10 im SLAVE modus können an RDL RU-VCA2A oder RU-VCA6A Module angeschlossen werden. Geräte andered Hersteller mit Impulssteuereingängen von Open Collector können ebenfalls eingesetzt werden.

Die –RLC10 Reglergehäuse werden aus Stahl hergestellt. Schaltkreise sind sind innerhalb der Rückabdeckung geschützt. Anschlüsse sind an Schraubanschlussblöcken.

Die Eigenschaften der D SERIE-RLC10 machen diese Pegelfernbedienungen zur idealen Wahl in hochwertigen Installationen und könnem mit weiteren RDL Modulen als Teil eines kompletten Audio/Video–Systems eingesetzt werden.


Steuerausgang: 0 bis 10 Vdc (Slave = Eingang; Master = Ausgang)
Impulsausgänge (2): Open-Collector / 20 mA (UP, DOWN)
Impulsdauer: 500 uS (min.) bis 4 mS (max.)
Impulsinterval: 500 uS (min., zwischen Impulsen)
Umdrehungen min bis max: 5 (langsame Drehgeschwindigkeit, ohne beschleunigung); 3 (normale Drehgeschwindigkeit, mit beschleunigung); 1 (schnelle Drehgeschwindigkeit, abwärts)
Interne Regelung: Optischer Kodierer
Spannungsversorgung: Minus an Erde, 24 Vdc / 50 mA
Montage: Standard US Wandmontagekasten, RDL WB- oder SMB- Serie Kästen; Abdeckplatte gesondert erhältlich
Abmessungen: Höhe: 4,11 Zoll 10,44 cm; Breite: 1,31 Zoll 3,33 cm; Tiefe: 0,98 Zoll 2,49 cm (ohne Knopf); Tiefe: 0,545 Zoll 3,93 cm (mit Knopf)
Paketart: Karton
Paketabmessungen: 9.21 x 11.75 x 5.4 cm.
Versandgewicht: 0.091 kg

Mehr Informationen
Marke RDL
