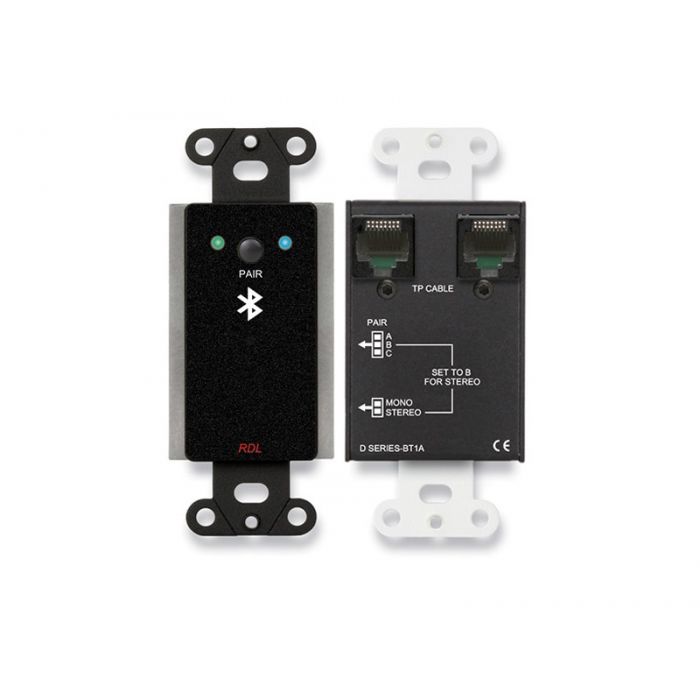

RDL DB-BT1A - Bluetooth Format-A Interface

sofort lieferbar

Bestellnr.
183703

Bluetooth Format-A Interface

Die D-SERIE-BT1A-Module sind Bluetooth-Audioempfangsmodule, die mit Twisted Pair-Empfängern im RDL®-Format A kompatibel sind. Bei Kopplung mit kompatiblen Bluetooth-fähigen Geräten empfängt das Modul Stereo-Audio von der Bluetooth-Quelle. Das Stereosignal wird über zwei Format-A-Paare an einen beliebigen RDL-Format-A-Empfänger gesendet. Ein vom Installateur eingestellter Stereo / Mono-Schalter ermöglicht das Senden von summiertem Mono-Audio über ein vom Schalter ausgewähltes Paar an den Format-A-Empfänger.

Im Stereobetrieb kann eine zusätzliche Format-A-Quelle (auf Paar A eingestellt) zusammen mit dem D-SERIE-BT1A an einen Format-A-Empfänger für drei Kabelpaare angeschlossen werden. Im Monobetrieb können bis zu drei D SERIES-BT1A-Module an einen einzelnen Format-A-Empfänger mit drei Paaren geschaltet werden. Für die Verbindung zwischen Format-A-Modulen wird ein Standard-CATx-Kabel mit RJ45-Steckern verwendet.

Die D-SERIE-BT1A-Module werden vom Format-A-Empfänger mit Strom versorgt. Der Installateur kann den Modulnamen und das Programmierkennwort über die Bluetooth-Verbindung mit einem Smartphone-, Computer- oder Tablet anpassen. Diese Module verfügen über analoge Filter und Schaltkreise in Studioqualität um eine Audioleistung zu erzielen, welche Erwartungen typischer Consumer-Schnittstellentechnologien übertrifft. Hohe Leistung, einfache Bedienung und Installation machen RDL zum besten Wert für professionelle Bluetooth-Schnittstellen.

Bluetooth-Audioeingang für installiertes Soundsystem
Intuitives Pairing mit nur einer Taste und LED-Statusanzeige
Spezielle Software für das Modul-Betrieb nicht erforderlich
Modul-ID-Name und Programmierkennwort über die Bluetooth-Verbindung einstellbar
Sendet empfangenes Bluetooth-Audiosignal an RDL-Format A Empfänger
Summierter Mono-Betrieb oder Stereo-Betrieb wird an der Rückseite eingestellt
Rückseitenschalter Wählt aus, welches RJ45-Paar (A, B oder C) im Mono-Betrieb gespeist wird
Erlaubt Anschluss von bis zu drei D-SERIE-BT1A-Module (im Mono-Betrieb) an einen Format-A-Empfänger
Betriebsspannung wird über Twisted Pair-Kabel vom angeschlossenen Format-A-Empfänger eingespeist
Signal- und Betriebsspannung an RJ45-Buchse durchgeschliffen.

Wo Kaufen
Ausgang:RDL Format-A (RJ45)
Format-A Eingang:RJ45 Durchschleifbuchse
Format-A Signal Paare:A, B, oder C (Mono summiert, mit Schlater wählbar); B und C (Sterebetrieb, Paar A durchgeschliffen)
Frequenzgang:20 Hz bis 20 kHz (± 0,5 dB)
Klirrfaktor (THD+N):< 0,1%
Rauschabstand bezogen auf -20 dBFS:> 70 dB
Übersprechen (Kanal zu Kanal):< 70 dB
Betriebspegel:-20 dBFS = +4 dBu (symmetrisch), nominal
Betriebstemperaturbereich:0° C bis 40° C
Spannungsversorgung:24 Vdc / 100 mA (durch RJ45)
Abmessungen:4.39 cm Breite; 10.44 cm Höhe; 4.11 cm Tiefe
Verpakung:Karton
Paketabmessungen:9,21 cm x 11,75 cm x 5,39 cm
Versandgewicht:0,20 kg
WEEE Gewicht:0,13 kg
HS Code:8543.70.9100
