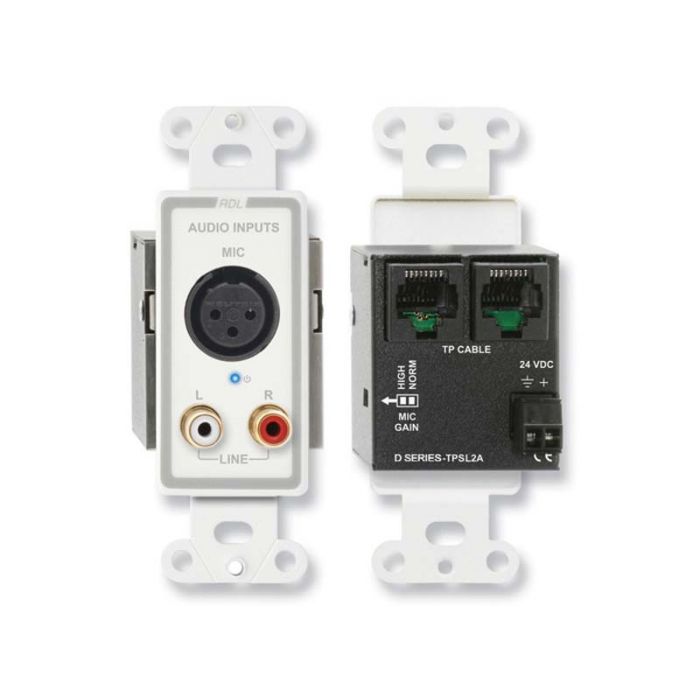

RDL D-TPSL2A Two-Pair Sender

Eigenschaften:

Symmetrischer XLR-Mikrofoneingang mit Phantomspannung
Verstärkung für Mikrofon durch Schalter an der Rückseite wählbar
Zwei unsymmetrische -10 dBV Eingänge an Cinchbuchsen
Mikrofon speist Paar A; links und rechts summiert gespeist auf Paar B
Betriebsspannung durch Twisted Pair Kabel
Gesicherte Betriebsspannung speist angeschlossene Module
Spannungseingang an steckbarem Anschlussblock
Blaue LED zeigt Betriebsspannung an
Benutzt zwei Twisted Pair Signalpaare
Schaltkreise in Studioqualität


Die -TPSL2A Module sind Sender für zwei Kabelpaare zum Einsatz mit RDL Format-A Twisted Pair Produkten. Diese Module sind geeignet zur Montage in Wandkästen, Geräteschränken oder beliebigen Gehäusen die es dem Benutzer erlauben Audioquellen anzuschliessen.

Die - TPSL2A Module haben einen XLR Mikrofoneingang und einen Linepegeleingang an zwei Cinchbuchsen welcher auf Mono summiert wird. Die unsymmetrischen Eingänge sind für -10 dBV Consumerpegel ausgelegt.

Der Mikrofoneingang bietet 24 Vdc IEC Phantomspannung und erlaubt Anschluss von Dynamischen oder Kondensatormikrofonen. Eingangssignale werden durch Verstärker in Studioqualität auf normale Arbeitspegel verstärkt. Mittels eines GAIN Schalters kann der Verstärkungsfaktor für Mikrofon gewählt werden. Der Schalter wird normalerweise vom Installateur auf NORM gestellt. Für Mikrofone mit geringen Ausgangspegeln kann der Schalter auf HIGH gestellt werden. Das verstärkte Mikrofonsignal wird auf Kabelpaar A geleitet. Die summierten Linepegelsignale werden auf Kabelpaar B geleitet.

Diese Module speisen nur zwei Kabelpaare und können somit ein signal und Betriebsspannung von einem Mikrofonpegel oder einem Linepegel Format-A Sender für ein Kabelpaar erhalten. One single-pair sender may be chained with the -TPSL2A. Ein Sender für ein Kabelpaar kann mit einem -TPSL2A kombiniert werden. In diesem Fall muss der an das -TPSL2A angeschlossene Sender Kabelpaar C speisen. Signale und Betriebsspannung werden an die RJ45-Buchsen an der Rückseite angeschlossen.

Das -TPSL2A kann direkt durch den Schraubanschlussblock an der Rückseite mit 24 Vdc Betriebsspannung versorgt werden. Diese Betriebsspannung wird an alle weiteren angeschlossenen Module durchgespeist. Das -TPSL2A kann auch von einem anderen angeschlossenen Twisted Pair Modul, Signalverteiler oder RDL Stromverteiler mit Betriebsspannung versorgt werden. Betriebsspannung wird durch eine LED an der Front angezeigt.

RDL FORMAT-A Produkte bieten Audioleistung welche abgeschirmten Verkabelungen gleichwertig oder überlegen ist. Die Vielseitigkeit, einfache Installation, automatische Sicherung der Betriebsspannung, hohe Gleichtaktunterdrückung, geringes Rauschen und niedrige Verzerrungen machen diese Twisted Pair Modulserie zur idealen Wahl für System Entwickler und Installateure.



Eingänge (3): Mikrofon: 1,2 kΩ symmetrish mit IEC 24 Vdc Phantom; Linepegel (links und rechts): 10 kΩ unsymmetrish
Eingangsanschluss: Mikrofon: XLR; Linepegel: Cinchbuchse
Eingangspegel: Mikrofon: -45 bis -65 dBu symmetrisch; Maximal: -40 dBu (HIGH Verstärkung), -28 dBu (NORM Verstärkung); Linepegel: -10 dBV 10 kΩ unsymmetrish +8 dBV maximal
Format-A Signalpaare(2): A (Mikrofon); B (unsymmetrishe Linepegeleingänge, summiert auf Mono)
Verstärkung: Mikrofon: 50 dB (NORM) oder 63 dB (HIGH), durch Schalter wählbar; Linepegel: 12 dB
Ausgang: RDL TP Format-A
Ausgangsanschluss: RJ45-Buchse
Frequenzgang: Mikrofon: 100 Hz bis 30 kHz (+/- 1 dB); integraler Tiefpassfilter -10 dB bei 30 Hz; Linepegel: 20 Hz bis 50 kHz (+/- 0,5 dB)
Klirrfaktor (THD+N): Mikrofon: < 0,1% (80 Hz bis 20 kHz); Linepegel: < 0,05% (20 Hz bis 50 kHz); <0,005% (1 kHz)
Rauschabstand: Mifrofon: < -80 dB (NORM Verstärkung), < -70 dB (HIGH Verstärkung); Linepegel: < -95 dB (bezogen auf +4 dBu)
Übersprechen: Line zu Line: < 90 dB (1 kHz); < 75 dB (20 Hz bis 20 kHz); Line zu Mikrofon (HIGH Verstärkung),): < 65 dB (1 kHz), < 60 dB (20 Hz bis 20 kHz);
Line zu Mikrofon (NORM Verstärkung): < 75 dB (1 kHz), < 70 dB (20 Hz bis 20 kHz)
Übersteuerungsreserve: > 18 dB bezogen auf +4 dBu
Gleichtaktunterdrückung: Mikrofon: > 60 dB (HIGH Verstärkung 50 Hz bis 150 Hz), > 65 dB (NORM Verstärkung 50 Hz bis 150 Hz)
Anzeige: Betriebsspannung (LED)
Betriebsspannungsanschluss (2): Entfernbarer Schraubanschlussblock; RJ45-Buchse
Spannungsversorgung: 24 Vdc / 65 mA plus angeschlossenen Modulen
Abmessungen: 1,6 Zoll (4,06 cm) Breite; 4,11 Zoll (10,45 cm) Höhe; 1,89 Zoll (4,8 cm) Tiefe
Einbautiefe: 2,4 Zoll (6,1 cm)
Temperaturbereich: 0° C bis 55° C
