RDL D-TPS7AC Monitor Pass-Trough

Eigenschaften:

Stereo Audioeingänge auf Mono Audioausgang
Eingänge mit Stereo Klinkenbuchse
Schalter wählt RJ45 Kabelpaar an (A, B oder C)
Signal und Betriebsspannung an TP CABLE RJ45 Buchsen durchgespeist
Passives Modul benötigt keine eigene Betriebsspannung
Galvanische Trennung durch Transformator in Studioqualität
Zum kombinieren mit Format-A Sendermodulen

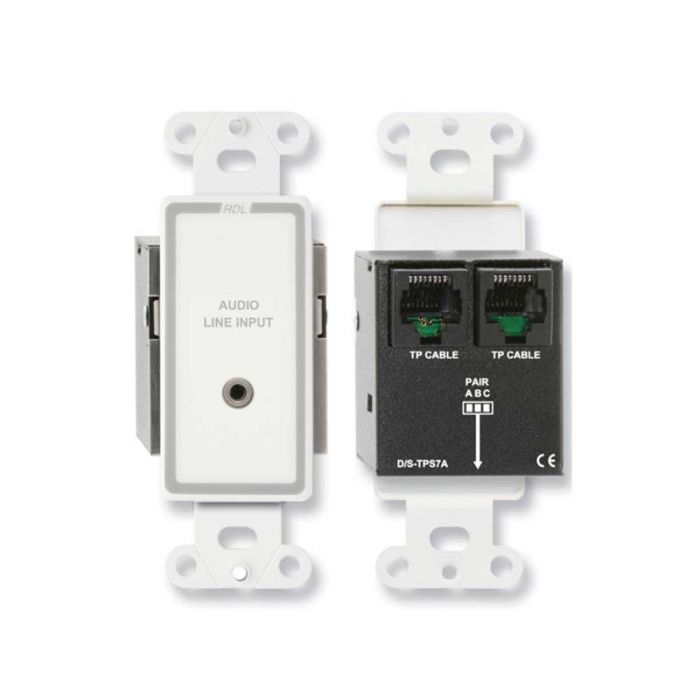

Das -TPS7A ist ein Sendermodul für ein Kabelpaar zum Einsatz mit RDL Format-A Twisted Pair Produkten. Auf der Frontplatte befinden sich eine Stereo Klinkenbuchse zum Anschluss von Consumer Linepegelquellen. Ein Transformator in Studioqualität bietet galvanische Trennung zwischen Eingang und dem Ausgang.

Das -TPS7A speist ein Kabelpaar. Das gespeiste Kabelpaar wird während der Installation mit einem Schalter gewählt. An die TP CABLE RJ45 Buchse können weitere Format-A Module angeschlossen werden. Es können zwei weitere Sendermodule für ein Kabelpaar oder ein Sendermodul für zwei Kabelpaare eingesetzt werden. Wenn drei Sendermodule für ein Kabelpaar eingesetzt werden, müssen die individuellen Module jeweils ein separates Kabelpaar speisen: A, b oder C. Bei kombination des -TPS7A mit einem Sendermodul für zwei Kabelpaare welches Stereosignale auf Kabelpaaren B und C sendet muss das -TPS7A Kabelpaar A speisen.

Das -TPS7A ist ein passives Modul und benötigt keine eigene Betriebsspannung. Betriebsspannung von anderen Format-A Modulen wird durch die RJ45 Buchse durchgeführt zur Speisung anderer Module.


Eingang: 3,5 mm Klinkenbuchse, Stereo gemischt auf Mono
Eingangspegel: −10 dBV sym.; +22 dBu Max
Format-A Kabelpaar: Durch Schalter wählbar A, B, oder C
Format-A Eingang: RJ45 Buchse TP CABLE
Ausgang: RDL TP Format−A
Frequenzgang: 20 Hz bis 20 kHz (±0,1 dB)
Klirrfaktor (THD+N): < 0,1% (50 Hz bis 20 kHz); <0,001% (1 kHz)
Spannungsversorgung: Passiv
Abmessungen: Breite: 7,6 cm; Höhe: 4,08 cm; Tiefe:5,3 cm
Paketart: Karton
Paketabmessungen: 9.21 x 11.75 x 5.4 cm.
Versandgewicht: 0.231 kg
WEEE Gewicht: 0.166 kg
