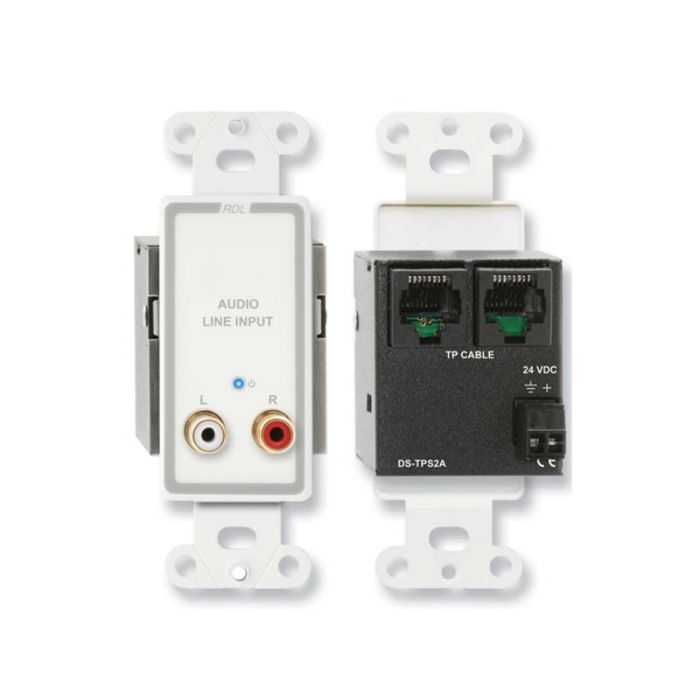

RDL D-TPS2AC Two-Pair Sender

Eigenschaften:

Zwei -10 dBV Eingänger mit Cinchbuchsen
Linker(L) EingangSpeistPaarB; RechterEingang(R) SpeistPaarC
Signal und Spannungwerden an RJ45 Buchsen durchgespeist
Kann Betriebsspannung von anderen Modulen erhalten
Gesicherte Spannung speist angeschlossene Module
Betriebsspannungseingang durch Anschlussblock
Blaue LED an der Frontplatte zeigt Betriebsspannung an
Zum kombinieren mit Format-A Sendermodulen für ein Kabelpaar
Schaltkreise in Studioqualität


Die -TPS2A Module sind Sendermodule für zwei Kabelpaare zum Einstz mit RDL Format-A Twisted Pair Produkten. Diese Module können in Wandmontagekästen, Geräteschränken oder anderen Gehäusen eingebaut werden. Die D- und DS- Modelle können in in RDL WB-1U und WB-2U Wandmontagekästen oder in US Standard Wandmontage Kästen eingebaut werden. Die D-TPS2A hat eine weiße Frontplatte mit grauer Beschriftung passend zu RDL Decora©-style Fernsteuerungen. Das D-TPS2A hat eine Edelstahl-Frontplatte passend zu RDL Decora©-style Fernsteuerungen. Das AF-TPS2A ist ein APPFLEX Modul zur Montage in Wandmontagekästen, Geräteschränken oder anderen Gehäusen. Das EM-TPS2A ist ein Modul mit einer quadratischen 45 mm Front und passt in europäische Montagekästen und Rahmen. Da europäische Wandmontagekästen nicht tief genug sind die RJ45 Buchsen zu akzeptieren, werden die EM Module mit steckbaren Schraubanschlussblöcken geliefert.

Die -TPS2A Module haben zwei Cinchbuchsen zum Anschluss an eine -10 dBV Stereoquelle. Die Eingangssignale werden durch Verstärker in Studioqualität verstärkt. Die verstärkten Signale werden zu den Format-A Kabelpaaren B und C geführt. Diese Module speisen selbst nur zwei Kabelpaare eines CAT 5 Kabels und können daher Betriebsspannung und Signale von anderen Format-A Mikrofon-oder Linepegelsendern erhalten. Die D-, DS-, und AF- Module haben eine zweite RJ45 Buchse zum Anschluss dieser Kabel. Bei EM Modelen werden die entsprechenden Kabelpaare an dem Schraubanschlussblock parallel angeschlossen. Es kann ein Sendermodule für ein Kabelpaar mit einem -TPS2A kombiniert werden. In diesem Fall muss das Sendermodule für ein Kabelpaar das A Paar speisen. Betriebsspannung und Signale laufen alle durch die RJ45 Buchsen.

Die 24 Vdc Betriebspannung kann direkt an das Modul durch die Buchse oder den Anschlussblock angeschlossen werden. In diesem Fall kann das Modul durch die RJ45 Buchsen alle angeschlossenen Module mit Betriebsspannung versorgen. Es kann aber auch von anderen Format-A Modulen durch RJ45 Buchse mit Betriebsspannung versorgt werden. Eine LED an der Front zeigt Betriebsspannung an.

RDL Format-A Produkte bieten Audioleistung welche abgeschirmten Verkabelungen gleichwertig oder überlegen ist. Die Vielseitigkeit, einfache Installation, automatische Sicherung der Betriebsspannung, hohe Gleichtaktunterdrückung, geringes Rauschen und niedrige Verzerrungen machen diese Twisted Pair Modulserie zur idealen Wahl für System Entwickler und Installateure.


Eingänge (2): 10 kΩ unsym.
Eingagsanschluss: Cinchbuchse
Eingangspegel: -10 dBV unsym.; +10 dBV Max
Format-A Kabelpaare (2): B (links); C (rechts)
Verstärkung: 12 dB
Format-A Eingang: RJ45 (nicht auf EM- Modellen)
Ausgang: RDL TP Format-A
Ausgangsanschluss: RJ45 (Modelle D-, DS-, AF-); Anschlussblock (Model EM-)
Frequenzgang: 20 Hz bis 50 kHz (± 0,5 dB)
Klirrfaktor (THD+N): < 0,05% (20 Hz bis 50 kHz); <0,005% (1 kHz)
Rauschabstand: > 95 dB bezogen auf +4 dBu
Übersprechen: < 90 dB (1 kHz); <75 dB (20 Hz bis 20 kHz)
Übersteuerungsreserve: > 18 dB bezogen auf +4 dBu
Anzeigen: Eingangsspannung, LED
Spannungseingänge (2): Steckbarer Anschlussblock; RJ45
Temperaturbereich: 0° C bis 55° C
Spannungsversorgung: 24 Vdc / 65 mA plus Angeschlossenen Modulen
Abmessungen: Breite 4,06 cm; Höhe: 10,45 cm; Tiefe: 4,8 cm
Einbautiefe: 6,1 cm (Modelle D-, DS-, AF-); 39 mm (Modelle EM-)
Paketart: Karton
Paketabmessungen: 9.21 x 11.75 x 5.4 cm.
Versandgewicht: 0.175 kg
WEEE Gewicht: 0.109 kg
