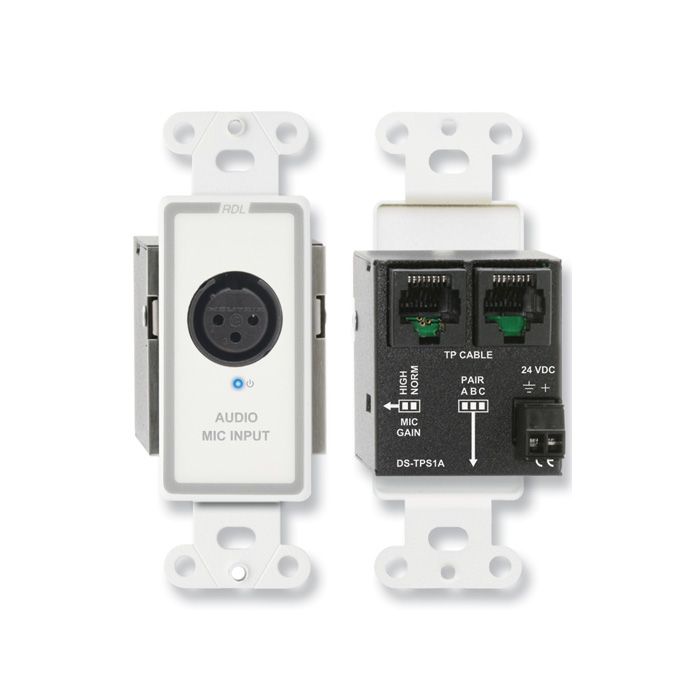

RDL D-TPS1A Single-Pair Sender

Eigenschaften:

XLR Mikrofoneingang mit Phantomspannung
Durch Schalter wählbare Verstärkung
Schalter wählt RJ45 Kabelpaar (A, B oder C) an
Signal und Spannung werden an RJ45 durchgespeist
Kann Betriebsspannung von anderen Modulen erhalten
Gesicherte Spannung speist angeschlossene Module
Betriebsspannungseingang durch Anschlussblock
Blaue LED an der Frontplatte zeigt Betriebsspannung an
Zum kombinieren mit Format-A Sendermodulen
Schaltkreise in Studioqualität


Die TPS1A Serie sind Sendermodule für ein Kabelpaar zum Einsatz mit RDL Format-A Twisted Pair Produkten. Diese Module können in Wandmontagekästen, Geräteschränken oder anderen Gehäusen eingebaut werden. Die D- und DS- Modelle können in in RDL WB-1U und WB-2U Wandmontagekästen oder in US Standard Wandmontagekästen eingebaut werden. Das D-TPS1A hat eine weiße Frontplatte mit grauer Beschriftung passend zu RDL Decora©-style Fernsteuerungen. Das D-TPS1A hat eine Edelstahl-Frontplatte passend zu RDL Decora©-style Fernsteuerungen. Das AF-TPS1A ist ein APPFLEX Modul zur Montage in Wandmontagekästen, Geräteschränken oder anderen Gehäusen. Das EM-TPS1A ist ein Modul mit einer quadratischen 45 mm Front und passt in europäische Montagekästen und Rahmen. Da europäische Wandmontagekästen nicht tief genug sind die RJ45 Buchsen zu akzeptieren, werden die EM Module mit steckbaren Schraubanschlussblöcken geliefert.

Die -TPS1A Module haben einen XLR- Mikrofoneingang mit Phantomspeisung. Die Module liefern 24 V Phantomspannung nach IEC Norm und können an dynamische und Kondensatormikrofone angeschlossen werden. Das Eingangssignal wird durch einen Vorverstärker in Studioqualität auf Linepegel verstärkt. Wenn Mikrofone mit niedrigem Ausgangspegel angeschlossen werden, sollte der Schalter in position HIGH gestellt werden. Das Ausgangssignal wird zu einem der Signalpaare gesendet das während der Installation durch einen Schalter gewählt wird. Diese Module speisen selbst nur ein Kabelpaar eines CAT 5 Kabels und können daher Betriebsspannung und Signale von anderen Format-A Mikrofon-oder Linepegelsendern erhalten. Die D-, DS-, und AF- Module haben eine zweite RJ45 Buchse zum Anschluss dieser Kabel. Bei EM Modelen werden die entsprechenden Kabelpaare an dem Schraubanschlussblock parallel angeschlossen. Zwei weitere Sendermodule für ein Kabelpaar oder ein Sendermodul für zwei Kabelpaare können mit einem -TPS1A kombiniert werden. Wenn drei Sendermodule für ein Kabelpaar kombiniert werden, muss jedes Modul ein separates Kabelpaar speisen. Bei Kombination mit einem Sendermodul für zwei Kabelpaare das Stereosignale auf Kabelpaaren B und C sendet, so muss das -TPS1A Kabel A speisen. Betriebsspannung und Signale laufen alle durch die RJ45 Buchsen.

Die 24 Vdc Betriebspannung kann direkt an das Modul durch die Buchse oder den Anschlussblock angeschlossen werden. In diesem Fall kann das Modul durch die RJ45 Buchsen alle angeschlossenen Module mit Betriebsspannung versorgen. Es kann aber auch von anderen Format-A Modulen durch RJ45 Buchse mit Betriebsspannung versorgt werden. Eine LED an der Front zeigt Betriebsspannung an.

RDL Format-A Produkte bieten Audioleistung welche abgeschirmten Verkabelungen gleichwertig oder überlegen ist. Die Vielseitigkeit, einfache Installation, automatische Sicherung der Betriebsspannung, hohe Gleichtaktunterdrückung, geringes Rauschen und niedrige Verzerrungen machen diese Twisted Pair Modulserie zur idealen Wahl für System Entwickler und Installateure.


Eingang: 1,2 kΩ sym. mit 24 Vdc Phantomspannung (IEC 61938: 2013)
Eingangsanschluss: XLR
Eingangspegel: -45 bis -65 dBu, sym.; Max: -40 dBu (HIGH Verst.), -28 dBu (NORM Verst.)
Format-A Kabelpaar: Durch Schalter gewählt, A, B, oder C
Verstärkung: 50 dB (NORM) oder 63 dB (HIGH), Durch Schalter gewählt
Format-A Eingang: RJ45 (nicht auf EM- Modellen)
Ausgang: RDL TP Format-A
Ausgangsanschluss: RJ45 (Modelle D-, DS-, AF-); Anschlussblock (Model EM-)
Frequenzgang: 100 Hz bis 30 kHz (± 1 dB); integrierter Hochpass, -10 dB / 30 Hz
Klirrfaktor (THD+N): < 0,1% (80 Hz bis 20 kHz)
Rauschabstand: > 80 dB (NORM Verst.), < -70 dB (HIGH Verst.) bezogen auf +4 dBu
Übersteuerungsreserve: > 18 dB bezogen auf +4 dBu
Gleichtaktunterdrückung: > 60 dB (HIGH Verst. 50 Hz bis 150 Hz), >65 dB (NORM Verst. 50 Hz bis 150 Hz)
Anzeigen: Eingangsspannung, LED
Spannungseingänge (2): Steckbarer Anschlussblockblock; RJ45
Temperaturbereich: 0° C bis 50° C
Spannungsversorgung: 24 Vdc / 65 mA plus Angeschlossenen Modulen
Abmessungen: Breite 4,06 cm; Höhe: 10,45 cm; Tiefe: 4,8 cm
Einbautiefe: 6,1 cm (Modelle D-, DS-, AF-); 39 mm (Modelle EM-)
Paketart: Karton
Paketabmessungen: 9.21 x 11.75 x 5.4 cm.
Versandgewicht: 0.172 kg
WEEE Gewicht: 0.107 kg
