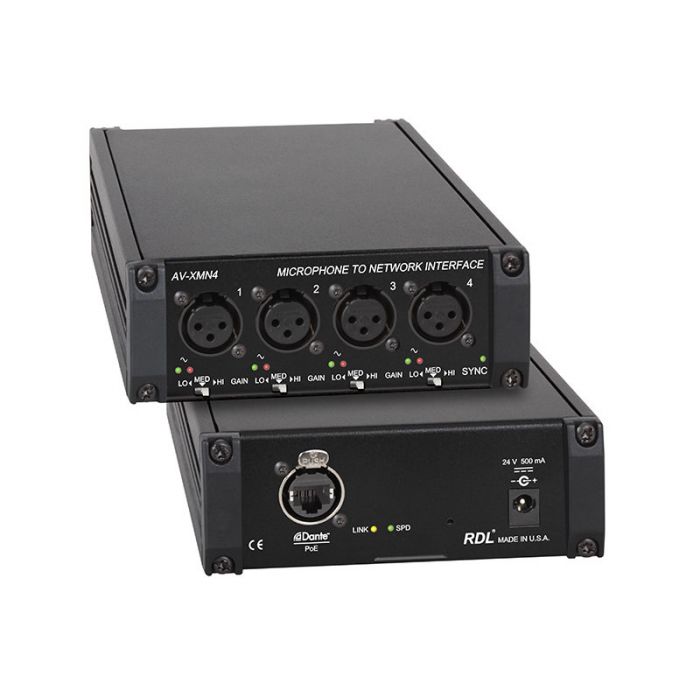

RDL AV-XMN4 - Microphone to Network Interface Dante

Das AV-XMN4 ist eine Schnittstelle, die vier XLR-Mikrofoneingänge in Dante-Netzwerk-Audiokanäle umwandelt. Zum Betrieb des AV-XMN4 wird keine spezielle Software benötigt. Jeder XLR-Eingang ist mit einem Schalter ausgestattet, um die Verstärkung für dynamische oder Kondensatormikrofone einzustellen. Jedem Eingang ist ein zwei-LED-VU-Meter zur Einstellung des optimalen Arbeitspegels zugeordnet. Phantomspannung (P48) steht an jedem Eingang an. Das AV-XMN4 ist ein professionelles Produkt mit diskreten Mikrofonvorverstärkern in Studioqualität mit sehr geringem Rauschen.

Das AV-XMN4 wird von einem gesondert erhältlichen externen 24 Vdc Netzteil betrieben. Das AV-XMN4 erlaubt Betrieb von einer Netzwerk-Switch mit PoE. Das AV-XMN4 reserviert sich PoE Leistung von der Netzwerk-Switch auch bei Anschluss eines externen 24 Vdc Netzteils. Bei Anschluss an PoE und externem Netzteil, nimmt das Modul nur Leistung vom Netzteil auf, schaltet aber bei Ausfall des Netzteils automatisch und unterbrechungslos auf PoE Betrieb um. Korrekte Betriebsspannung und Synchronisation zum Dante Netzwerk wird durch eine grüne LED an der Front angezeigt.

Das robuste Vollmetallgehäuse des AV-XMN4 ist geeignet für den Einsatz auf der Bühne oder im Studio, sowie zur Montage auf flachen Oberflächen. Für Festinstallationen kann das Modul mit der mitgelieferten Montageklammer montiert werden. Das Chassis schützt die Frontplattenschalter vor versehentlichen Beschädigungen. Dieses von RDL entwickelte Produkt wird in den USA hergestellt.

Eigenschaften:
Dante Netzwerk Schnittstelle mit vier Mikrofoneingängen
Jeder XLR-Eingang bietet mittels Schalter wählbare Verstärkung: 40 dB, 48 dB oder 62 dB
48 V Phantomspannung (P48) an Jedem Eingang
Vier XLR-Eingangsbuchsen an der Frontplatte
Umwandlung von vier Mikrofon quellen in vier Dante Netzwerkkanäle
Keine spezielle Software nötig zum Betrieb des Moduls
Hohe 24 Bit digital zu analog Umwandlung
LED Anzeige für Betriebsspannung und Netzwerk Synchronisation
Betriebsspannungsversorgung durch PoE (Klasse 0, IEEE 802.3af) oder externe 24 Vdc
Montage auf einem Mikrofonständer bei Verwendung mit einem RDL SF-MSM1

Netzwerkanschluss:RJ45 Neutrik® etherCON®
Digitalaudio Netzwerkprotokoll:Dante
Datenübertragungsrate: 100 Mbps
Sample Rates:44,1 kHz, 48 kHz (Standard), 88,2 kHz, 96 kHz
Bit Auflösung:24 Bit
Audiobetriebspegel:-20 dBFS = +4 dBu
Referenzpegel:0 dBFS = +24 dBu

Eingänge (4):XLR-Eingangsbuchse
Verstärkung:Mikrofon: 40 dB (LO), 48 dB (MED), 62 dB (HI); selectable on the front panel
Eingangspegel (für +4 dBu/-20 dBFS):Mikrofon: -36 dBu (LO), -44 dBu (MED), -58 dBu (HI)
Maximaler Eingangspegel):Mikrofon: -16 dBu (LO), -24 dBu (MED), -38 dBu (HI)
Eingangsimpedanz:> 2,5 kΩ
Phantomspannung:P48, 48 Vdc
Phantomstandard:IEC 61938: 2013
Frequenzgang:20 Hz bis 20 kHz (± 0,5 dB)
Äquivalentes Eingangsrauschen:-130 dBu (62 dB Verst
Rauschabstand bezogen auf -20 dBFS (20 bis 20 kHz):Mikrofon: > 72 dB (LO), > 72 dB (MED), > 68 dB (HI)
Klirrfaktor (THD+N):< 0,1% (20 Hz bis 20 kHz, +4 dBu/-20 dBFS); 0,015% bei 1 kHz (typisch)
Gleichtaktunterdrückung:> 65 dB (50 Hz bis 120 Hz)
Übersprechen:Unterhalb des Rauschpegels (20 Hz bis 20 kHz bei normalem Betriebspegel, zwischen beliebigen Eingängen, maximale Mikrofonverstärkung)

Anzeigen (11):Netzwerk Link und Speed (R
Betriebstemperaturbereich:0° C bis 50° C
Spannungsversorgung:PoE Klasse 0, IEEE 802.3af, oder Minus an Erde 24 Vdc, 500 mA
Messbedingungen:Verstärkung/Pegel: ± 1 dB; Eingänge mit: 150 Ω abgeschlossen; A nach D Werte in dgitalem Bereich gemessen
Abmessungen:5.19 Zoll (10,74 cm) Breite; 1,68 Zoll (4,27 cm) Höhe; 5,97 Zoll (15,16 cm) Tiefe
Verpackung:Karton
Paketabmessungen:15,24 cm x 15,24 cm x 6,67 cm
Versandgewicht:0,812 kg
WEEE Gewicht:0,708 kg
