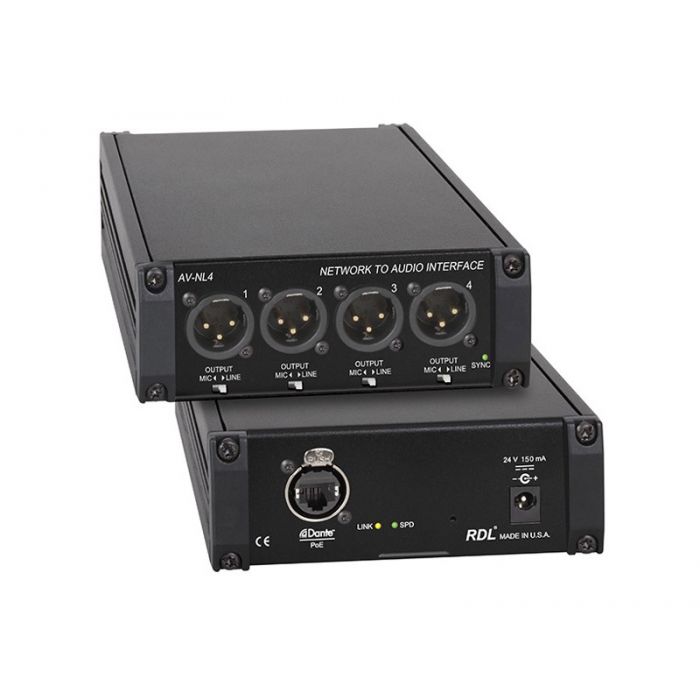

RDL AV-NL4 - Network to Audio Interface

Das AV-NL4 ist eine Linepegel-Schnittstelle, welche vier Dante-Netzwerk-Audiokanäle in vier symmetrische Audio-Ausgänge an XLR-Buchsen umwandelt. Jeder Ausgang liefert einen symmetrischen +4 dBu Linepegel für einen digitalen Netzwerkpegel von -20 dBFS. Alle Ausgänge haben einen Schalter mit welchem der Ausgangspegel um 50 dB auf Mikrofonpegel abgedämpft werden kann. Zum Betrieb des AV-NL4 wird keine spezielle Software benötigt. Das AV-NL4 ist ein professionelles Produkt in Studio-Qualität mit sehr geringem Rauschen.

Das AV-NL4 wird von einem gesondert erhältlichen externen 24 Vdc Netzteil betrieben. Das AV-NL4 erlaubt Betrieb von einer Netzwerk-Switch mit PoE. Das AV-NL4 reserviert sich PoE Leistung von der Netzwerk-Switch auch bei Anschluss eines externen 24 Vdc Netzteils. Bei Anschluss an PoE und externem Netzteil, nimmt das Modul nur Leistung vom Netzteil auf, schaltet aber bei Ausfall des Netzteils automatisch und unterbrechungslos auf PoE Betrieb um. Korrekte Betriebsspannung und Synchronisation zum Dante Netzwerk wird durch eine grüne LED an der Front angezeigt.

Das robuste Vollmetallgehäuse des AV-NL4 ist geeignet für den Einsatz auf der Bühne oder im Studio, sowie zur Montage auf flachen Oberflächen. Für Festinstallationen kann das Modul mit der mitgelieferten Montageklammer montiert werden. Das Chassis schützt die Frontplattenschalter vor versehentlicher Beschädigungen. Dieses von RDL entwickelte Produkt wird in den USA hergestellt.

Umwandlung von vier Dante Kanälen in symmetrische Linepegelsignale
Wählbare Dante Sample Rates: 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz
Beide Eingänge schaltbar auf Mikrofon-oder Linepegelbetrieb
Normaler (-20 dBFS) Ausgangspegel beträgt +4 dBu mit 20 dB Übersteuerungsreserve
Mikrofonpegel ist um 50 dB abgeschwächt
Beide Ausgänge sind gegen Phantomspannung bis zu 48 Vdc geschützt
Keine spezielle Software nötig zum Betrieb des Moduls
Gerringes Rauschen und niedriger Klirrfaktor
Hohe 24 Bit digital zu analog Umwandlung
Legendäre RDL Analogfilter für höchste Wiedergabequalität
LED Anzeige für Betriebsspannung und Netzwerk Synchronisation
Betriebsspannungsversorgung durch PoE (Klasse 0, IEEE 802.3af) oder extern 24 Vdc
Montage auf einem Mikrofonständer bei Verwendung eines RDL SF-MSM1

Wo Kaufen
Netzwerkanschluss:RJ45 Neutrik® etherCON® Art
Digitalaudio Netzwerkprotokoll:Dante
Datenübertragungsrate:100 Mbps
Sample Rates:44,1 kHz, 48 kHz (Standard), 88,2 kHz, 96 kHz
Bit Auflösung:24 Bit
Audiobetriebspegel:-20 dBFS = +4 dBu
Referenzpegel:0 dBFS = +24 dBu
Ausgänge (4):XLR-Ausgangsbuchse
Ausgangspegel:+4 dBu nominal, Linepegel symmetrisch; -45 dBu nominal Mikrofonpegel ( an 150 Ω)
Maxiamler Ausgangspegel:+24 dBu Linepegel
Ausgangsimpedanz:< 100 Ω symmetrisch
Selektoren pro Ausgang:Mikrofon/Linepegel
Frequenzgang:20 Hz bis 20 kHz (± 0,5 dB)
Klirrfaktor (THD+N):< 0,1% (20 Hz bis 20 kHz,+4 dBu/-20 dBFS); 0,015% bei 1 kHz (typisch)
Rauschabstand:> 75 dB (bezogen auf +4 dBu); > 95 (bezogen auf +24 dBu)
Übersprechen:Unterhalb des Rauschpegels (1 kHz, zwischen beliebigen Ausgängen); < -60 d5 dB (20 kHz)
Übersteuerungsreserve bezogen auf +4 dBu/-20 dBFS:20 dB
Anzeigen (3):Netzwerk Link und Speed (Rückplatte) Netzwerk Sync (Frontplatte)
Betriebstemperaturbereich:0° C bis 50° C
Spannungsversorgung:PoE Klasse 0, IEEE 802.3af, oder Minus an Erde 24 Vdc, 150 mA
Messbedingungen:Verstärkung/Pegel: ± 1 dB
Abmessungen:5.19 Zoll (10,74 cm) Breite; 1,68 Zoll (4,27 cm) Höhe; 5,97 Zoll (15,16 cm) Tiefe
Verpackung:Karton
Paketabmessungen:17,78 cm x 11,11 cm x 5,72 cm
Versandgewicht:0,803 kg
WEEE Gewicht:0,692 kg
HS Code:8543.70.9100
