RDL AV-HK1X Isolation-Transformer

Eigenschaften:

Galvanische Trennung für symmetrische Signale
Verhindert Erdschleifen für Linepegelsignale
Galvanische Trennung für mono Signale
Isolationsmodul in robustem Gehäuse
Mobiler oder stationärer Betrieb

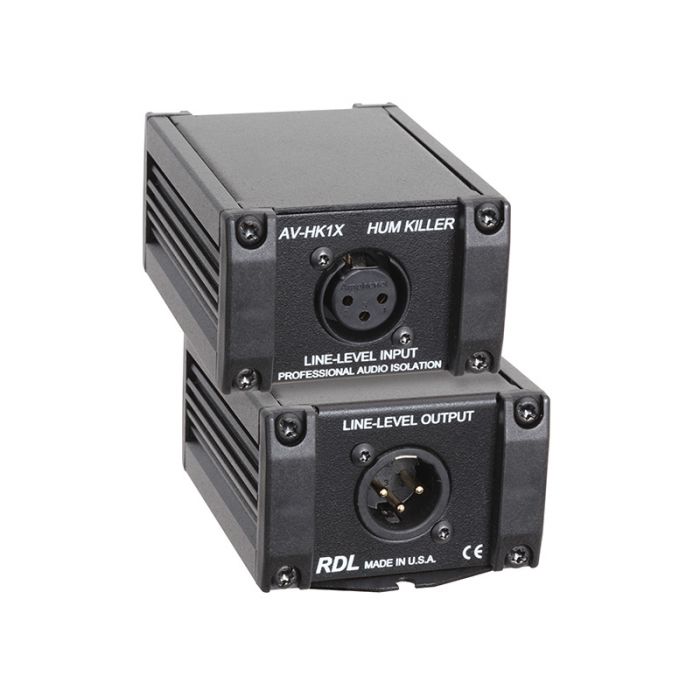

Das AV-HK1X ist ein mono Trenntransformator zum Gebrauch mit niederohmigen Ausgängen und nieder-oder hochohmigen Eingängen. Ein− und Ausgangssignale werden durch XLR Buchsen mit vergoldeten Stiften angeschlossen.

Abschirmung (Stift 1) der Eingangsbuchse ist von der Ausgangsbuchse und vom Gehäuse isoliert. Die Abschirmungder Ausgangsbuchse (Stift 1) ist mit dem Gehäuse verbunden. Eine Signalquelle wie zum Beispiel ein Vorverstärker oder Mischer wird an die Eingangsbuchse des AV-HK1X angeschlossen. Der Ausgang des Moduls wird and den Eingang des geerdeten Verstärker oder Mischers angeschlossen.

Ein sehr hochwertiger Transformator wird zur galvanischen Trennung zwischen Ein- und Ausgang eingesetzt. Das AV-HK1X unterbricht Erdschleifen welche Brummen in Audiosystemen erzeugen können.

Zur unterdrückung von HF Einstreuung ist der Eingang des AV-HK1X für HF Signale mit Masse des Moduls verbunden.

Das AV-HK1X ist ein robustes Produkt für mobilen Betrieb konzipiert. Eine Montageklammer für stationären Einsatz wird mitgeliefert.


Eingang: +4 dBu nominal
Ausgang: +4 dBu nominal
Frequenzgang: 20 Hz bis 50 kHz (± 0,1 dB)
Klirrfaktor (THD+N):
< 0,15% (20 Hz bis 20 kHz; 150 Ω
Quelle, 10 kΩ Last); 0,002% / 1 kHz
Lackierung:
RDL Dark ULTRASTYLE™
(dunkelgrau mit beiger Beschriftung)
Temperaturbereich: 0° C bis 55° C
Abmessungen: Höhe 1,75 Zoll 4,45 cm (unmontiert); Höhe: 1,95 Zoll 4,95 cm (montiert); Breite: 2,90 Zoll 7,37 cm; Länge: 3,25 Zoll 8,26 cm
Paketart: Karton
Paketabmessungen: 11.11 x 17.78 x 5.72 cm.
Versandgewicht: 0.501 kg
WEEE Gewicht: 0.329 kg
