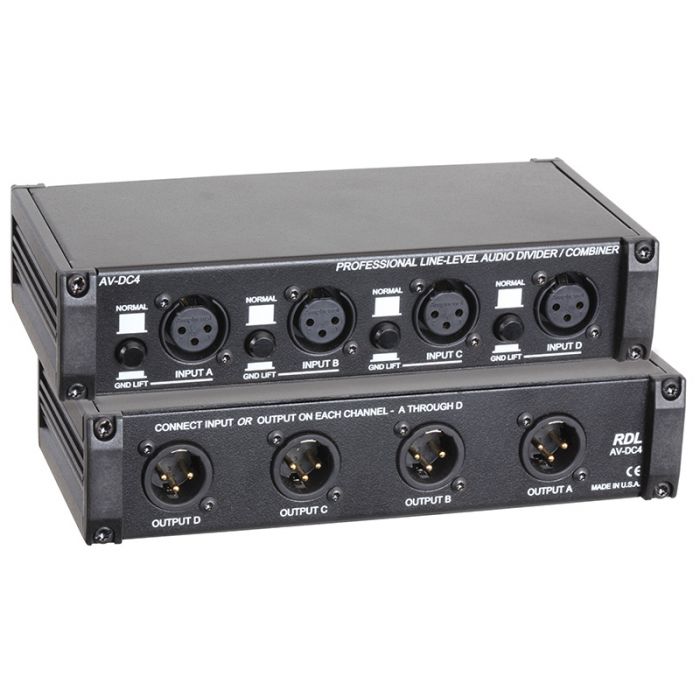

RDL AV-DC4 Audio Divider/Combiner

Eigenschaften:

Kombinieren von bis zu 3 Quellen auf einen Ausgang
Kombinieren von Stereosignalen
Speisung eines Stereoeingangs von einem Monoausgang
Speisung von bis zu 3 Eingängen von einem Ausgang
Mit Schalter wählbarer Erdfreier Eingang
Verhindert Erdschleifen
Galvanische Trennung für symmetrische Monosignale
Audionetzwerk in robustem Gehäuse


Das AV-DC4 ist ein mono Transformatorgekoppeltes Audionetzwerk zum kombinieren oder verteilen von symmetrischen Linepegelsignalen. Ein- und Ausgangssignale werden an XLR Buchsen mit vergoldeten Stiften angeschlossen. Das Modul hat vier identische Kanäle denen jeweils zwei XLR Buchsen zugeordnet sind. Jeder Kanal kann als Ein- oder Ausgang verwendet werden. Signale werden nach Anwendunsgsfall an die entsprechende Buchse, Eingang oder Ausgang, des jeweiligen Kanals angeschlossen. Der Schirmanschluss (Stift 1) beider XLR Buchsen jedes Kanals sind normalerweise an Masse angeschlossen. Mit dem GND LIFT Schalter kann diese Verbindung für den gewählten Kanal unterbrochen werden. Ein sehr hochwertiger Transformator wird in jedem Kanal zur galvanischen Trennung zwischen Ein- und Ausgang eingesetzt. Das AV-DC4 unterbricht Erdschleifen welche Brummen in Audiosystemen erzeugen können. Zur unterdrückung von HF Einstreuung sind die Eingänge des AV-DC4 für HF Signale mit Masse des Moduls verbunden. Die vier Kanäle des AV-DC4 erlauben viele verschiedene Anwendungen. Eine Monoquelle kann zwei oder drei Monoquellen speisen. Eine Stereoquelle kann in ein Monosignal kombiniert werden und kann ein oder zwei Monoeingänge speisen. Erdfreier Betrieb kann für jeden Eingang mittels eines Schalters gewählt werden

Das AV-DC4 ist ein robustes Produkt für mobilen Betrieb konzipiert. Eine Montageklammer für stationären Einsatz wird mitgeliefert.


Eingang: +4 dBu nominal
Ausgang: +4 dBu nomina
Frequenzgang: 20 Hz bis 20 kHz (± 0,05 dB)
Klirrfaktor (THD+N): <0,5% (50 Hz bis 20 kHz; zwei 150 Ω Quellen, zwei 10 kΩ Lasten); 0,02% / 1kHz
Einfügungsverlusst:
1 dB nominal (ein Eingang, ein Ausgang);
6 dB nominal (zwei Eingänge, zwei Ausgänge)
Lackierung:
RDL Dark ULTRASTYLE™
(dunkelgrau mit beiger Beschriftung)
Abmessungen: Höhe 1,75 Zoll 4,45 cm (unmontiert); Höhe: 1,95 Zoll 4,95 cm (montiert); Breite: 3,53 Zoll 8,97 cm; Länge: 7,93 Zoll 20,14 cm
Temperaturbereich: 0° C bis 55° C
Paketart: Karton
Paketabmessungen: 10.16 x 25.4 x 5.08 cm.
Versandgewicht: 1.354 kg
WEEE Gewicht: 1.177 kg
