Rane AD22s

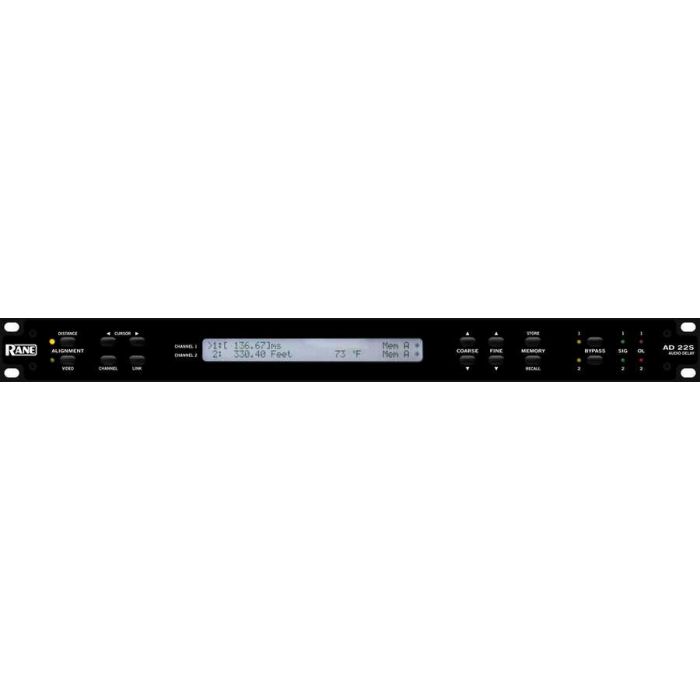

Das RANE-Modell AD 22S ist ein Audio/Video-Delay-Gerät für Schall-Laufzeitkorrekturen. Das AD 22S bietet zwei unabhängige Delay-Kanäle mit symmetrischen Ein- und Ausgängen. Die Verzögerungszeiten sind im Bereich 1,5 999,99 ms in jedem Kanal unabhängig in wahlweise 0,01 und 1-ms-Schritten frei wählbar. Jeder Ausgang besitzt zwei nichtflüchtige Speicher, deren Inhalt auch fernabrufbar ist. Über die Remote- Terminals können die Speicherinhalte über externe Konfigurationsschalter abgerufen werden. Die in einem Rackgehäuse (1 HE) untergebrachten Delays können in folgenden Konfigurationen betrieben werden:

1. mit zwei unabhängigen Kanalzügen (Dual-Mono)
2. als Stereo-Paar (mit Edit-Kopplung beider Kanäle),
3. als ein Mono-Kanalzug mit verdoppelter Delay-Zeit.

Die Raum-Umgebungstemperatur kann in Fahrenheit- oder Celsius-Grad eingegeben werden. Die Temperaturwerte werden zur präzisen Umrechnung Entfernung/Zeit benötigt. Ein verdeckter Schalter auf der Geräterückseit ermöglicht die Sperrung der Drucktasten auf der Frontseite (ausßer Kanalwahl und Display-Modus), womit unbeabsichtigtes Verstellen vermieden wird. Interne Jumper ermöglichen außerdem die Wahl, ob der Bypass-Schalter im Sperr-Modus aktiv bleiben soll oder nicht (Defaultwert: inaktiv). Voneinan-der unabhängige Bypass-Relais gewährleisten, daß das Audio-Signal auch bei Netzausfall durchgeschleift wird („Fail-Safe“-Prinzip). Mit den Eingangspegelstellern (Sensitivity) kann das Signal an die Time-Delay-Schaltung korrekt angepaßt werden. LED-Indikatoren für Signalpräsenz und Übersteuerungsgefahr. Die Betriebsspannungsversorgung erfolgt über das integrierte Auto-Sensing-Netzteil (100…240 V~).

FEATURES

• Digitales zweikanaliges 24-Bit-Delay
• Delay 2…999,99 ms/Kanal (Auflösung 0,001 ms)
• Unabhängig in 10-µs & 1-ms-Steps wählbar
• Display im Distanz-Modus in ms, feet, m
• Display im Video-Modus in Frames/s (0,5 Frames)
• Zwei unabhängige Kanäle (2 In / 2 Out)
• Symmetrische XLR-Ein-/Ausgänge
• Bypass-Schalter pro Kanal (fail-safe)
• Fernbedienbarer Speicherzugriff
• 2 EEPROMs/Kanal, ohne Batterien
• Signal- und Übersteuerungsanzeige
• Universelles, internes Schaltnetzteil (110-240 VAC)

TECHNISCHE DATEN

Anzahl der Kanäle
..............................................................2 separate Kanäle, stereo-koppelbar
Verzögerungsbereich
..............................................................2…999.99 ms; Auflösung: 0,01 ms, bzw. 0,5 Frames
Einstellschritte
..............................................................0,01 und 1 ms, unabhängig pro Kanal einstellbar
Display
..............................................................LED, rückbeleuchtet mit 2 Anzeige-Modi:
..............................................................Audio: Distanz in ms, m oder feet
..............................................................Video: in Frames/s (PAL/SECAM/NTSC)

Durchlaufzeit
..............................................................2 ms
Sampling-Frequenz
..............................................................50 kHz
Daten-Konverter
..............................................................24-Bit
EIN- und AUSGÄNGE
..............................................................XLR, symmetrisch
Eingangsimpedanz
..............................................................20 kΩ, symmetrisch
Headroom
..............................................................16 dB über Empfindlichkeits
..............................................................Einstellung (20...8 000 Hz)
maximaler Eingangspegel
..............................................................24 dBu (1 kHz, +4 dBu)
Ausgangsimpedanz
..............................................................50 Ω, symmetrisch
maximaler Ausgangspegel
..............................................................24 dBu (1 kHz, +4 dBu)
System-Gesamtverstärkung
..............................................................0 dB (+4 dBu, 20…22 000 Hz, 10 kΩ symmetrisch)
LED-Clipping-Anzeige
..............................................................3 dB vor Konverter-Übersteuerung (+22 dBu@1 kHz)
LED-Signal-Präsenz-Anzeige
..............................................................47 dB unter Clipping-Anzeige (-25 dBu@1 kHz)
Übertragungsbereich
..............................................................20 ... 22 000 Hz (+4 dBu, 20…20 000 Hz)
Gesamt-Klirrtaktor (THD + N)
..............................................................0,006% (+4 dBu, 20…20 000 Hz, 30-kHz-Bandbreite)
Störspannungsabstand
..............................................................86 dB (@ +4 dBu, 20…20 000 Hz)
Dynamikumfang
..............................................................108 dB (+24 dBu, 20 ... 20 000 Hz, A-bewertet)
Übersprechdämpfung
..............................................................90 dB (+4 dBu, 20…20 000 Hz)
Betriebsspannung
..............................................................Eingebautes Auto-Sensing-Netzteil 100…240 V~, 50/60 Hz

Abmessungen
..............................................................483 mm x 44 mm x 133 mm (B x H x T)
Gewicht
..............................................................1,8 kg netto
..............................................................4,5 kg brutto

Technische Änderungen vorbehalten
