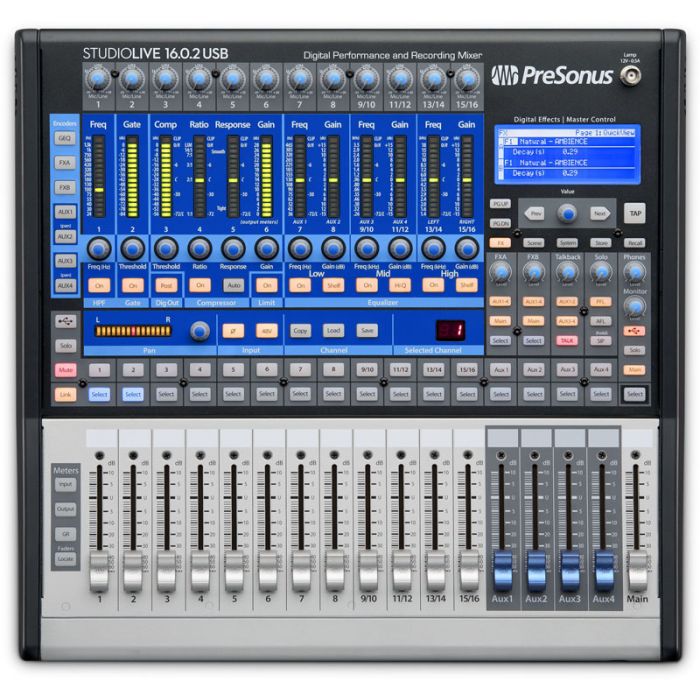

PRESONUS StudioLive 16.0.2 USB

Wenn Sie eine Live-Veranstaltung mischen oder einen Künstler im Studio produzieren, müssen Sie möglichst schnell arbeiten können. Mit der klassischen, intuitiven Bedienoberfläche des StudioLive® 16.0.2 USB haben Sie alle wichtigen Bedienelemente zu jeder Zeit im Blick, ohne sich durch umständliche Menüs hangeln zu müssen. Unser Design-Ansatz ist einfach: Ein Fader für jeden Mono-/Stereokanal, ein Ausgang für jeden Bus. Hinzu kommen die gut erreichbaren, farbigen Funktionstasten, Drehregler und deutlich beschriftete, dedizierte Regler für EQ- und Dynamikfunktionen. Jeder Aux-Send hat seinen eigenen physikalischen Regler. In jedem Kanal steht eine großformatige, helle Pegelanzeige zur Verfügung. Lassen Sie sich aber nicht von dem analogen Bediengefühl täuschen: Das StudioLive 16.0.2 USB bietet alle Vorteile eines modernen Digitalmischpults mit leistungsfähigen Funktionen für Mischung, Mehrspuraufnahmen, drahtlose Fernsteuerung u.v.a.m.


Merkmale
Acht monophone Mic/Line-Eingangskanäle mit folgender Ausstattung:

XMAX Class A Mikrofonvorverstärker mit großer Aussteuerungsreserve
XLR-Mikrofon- und symmetrische 6,35 mm Line-Eingänge
60 mm Präzisionsfader

Vier stereophone Line-Eingangskanäle mit folgender Ausstattung:

XMAX Class A Mikrofonvorverstärker mit großer Aussteuerungsreserve (Kan. 9, 11, 13 und 15)
XLR-Mikrofoneingänge (Kan. 9, 11, 13 und 15)
Symmetrische 6,35 mm Line-Eingänge (Kan. 9 bis 16)
Unsymmetrische Cinch-Line-Eingänge (Kan. 13 bis 16)
60 mm Präzisionsfader (4 x Stereo)
Vier Aux-Busse (Pre/Post-Fader)

Zwei interne FX-Busse
Zwei stereophone, digitale 32 Bit Effektprozessoren mit anpassbaren Reverb- und Delay-Presets
Fat-Channel-Signalverarbeitung in allen Kanälen und Bussen mit folgender Ausstattung:

Halbparametrischer 3-Band-EQ (Bänder einzeln de-/aktivierbar)
Vollwertiger Kompressor
Downward-Expander
Limiter
Phasenschaltung (nur für die zwölf Mikrofonvorverstärker)
Pan mit spezieller 15-stufiger LED-Darstellung
Stereo-Link für Eingangskanäle und Aux-Busse
Hochpassfilter

Grafischer 31-Band-Stereo-EQ (nur in den Main-Ausgängen)
USB-Audio-Interface mit jeweils 18 Ein- und 16 Ausgängen (24 Bit, 44,1 und 48 kHz)

Kompatibel mit den meisten Audio-Anwendungen, die ASIO, Windows Audio oder Core Audio unterstützen

Szenen speichern und laden
Einstellungen können kopiert, zwischen Kanälen und Bussen ausgetauscht und als User-Presets abgespeichert werden.
Software-Bundle mit:

PreSonus® Studio One® Artist digitale Audio-Workstation für Mac® und Windows ®
PreSonus Capture™ Live-Aufnahmesoftware für Mac und Windows
PreSonus UC Surface Mixer-Steuerungssoftware für Mac, Windows, Android™ und iPad®
Kostenlose Downloads von PreSonus QMix®-UC für iPhone®/iPod touch® und Android™ zur drahtlosen Fernsteuerung von Aux-Mischungen


Lockout-Modus zum Schutz Ihrer Einstellungen vor unberechtigten oder unbeabsichtigten Änderungen
MIDI-Control-Modus zur Steuerung folgender Funktionen:

Laden von Szenen und FX-Presets
Gesamtlautstärke, FXA- und FXB-Ausgangspegel
De-/Aktivieren von FXA und FXB im Hauptausgang



Computer-Systemvoraussetzungen:

Im Folgenden finden Sie die minimalen Computer-Systemanforderungen für UC Surface, QMix-UC und Studio One®.
Mac

Mac® OS X 10.8.5 64 Bit (oder aktueller)
Intel® Core™ 2 Duo Prozessor (Intel Core i3 oder schneller empfohlen)
4 GB RAM (8 GB oder mehr empfohlen)

Windows

Windows® 7 x64/x86 SP1 mit Plattformupdate, Windows 8.1 x64/x86, Windows 10 x64/x86
Intel Core 2 Duo (Intel Core i3 oder schneller empfohlen)
4 GB RAM (8 GB oder mehr empfohlen)

Mac- und Windows-Systeme

USB 2.0-Anschluss
Internetverbindung
Interne oder externe Festplatte mit 7200 U/min dringend empfohlen
30 GB freier Festplattenplatz
Monitor mit einer Auflösung von mindestens 1.366 x 768

iOS

iOS 9.3 oder neuer
iPad Pro, iPad Air 2, iPad Air, iPad mini 4, iPad mini mit Retina-Display, iPad (4. Generation), iPad mini, iPad (3. Generation), iPad 2


Android

Android™ 5.0 (Lollipop) oder aktueller
Android Smartphone (QMix-UC)
Android Tablet (8") mit einer Auflösung von 1.024 x 768 (UC Surface)



Technische Spezifikationen
Mikrofonvorverstärker

Typ XLR weiblich, symmetrisch
Frequenzgang auf Direct Output (bei Nominalpegel) 20 Hz bis 20 kHz, 0/-0,5 dBu
Frequenzgang auf Main-Ausgang (bei Nominalpegel) 20 Hz bis 20 kHz ±0,5 dBu
Eingangsimpedanz (symmetrisch) 1 kΩ
Klirrfaktor im Direktausgang (1 kHz bei Nominalpegel) < 0,005%, +4 dBu, 20 Hz bis 20 kHz, Nominalpegel, ungew.
Klirrfaktor im Main-Ausgang (1 kHz bei Nominalpegel) < 0,005%, +4 dBu, 20 Hz bis 20 kHz, Nominalpegel, ungew.
EIN Direct Output +125 dB ungew., +130 dB A-gew.
Signalrauschabstand auf Direktausgang (Ref. = +4 dB, 20 kHz Bandbreite, Nominalpegel, A-gew.) -102 dB
Signalrauschabstand auf Main-Ausgang (Ref. = +4 dB, 20 kHz Bandbreite, Nominalpegel, A-gew.) -95 dB
Gleichtaktunterdrückung (1 kHz bei Nominalpegel) +65 dB
Regelbereich Gain (± 1 dB) -16 dB bis +67 dB
Maximaler Eingangspegel (Nominalpegel) +16 dBu
Phantomspeisung (±2 VDC) +48 VDC
Line-Eingänge, symmetrisch

Typ 6,35 mm TRS-Buchse weiblich, symmetrisch mono
Frequenzgang auf Direktausgang (bei Nominalpegel) 10 Hz bis 20 kHz, 0/-0,5 dBu
Frequenzgang auf Hauptausgänge (bei Nominalpegel) 20 Hz bis 20 kHz, 0/-0,5 dBu
Eingangsimpedanz 10 kΩ
Klirrfaktor im Direktausgang (1 kHz bei Nominalpegel) < 0,0007%, +4 dBu, 20 Hz bis 20 kHz, Nominalpegel, ungew.
Klirrfaktor im Main-Ausgang (1 kHz bei Nominalpegel) < 0,005%, +4 dBu, 20 Hz bis 20 kHz, Nominalpegel, ungew.
Signalrauschabstand auf Direktausgang (Ref. = +4 dB, 20 kHz Bandbreite, Nominalpegel, A-gew.) -105 dB
Signalrauschabstand auf Hauptausgang (Ref. = +4 dBu, 20 kHz Bandbreite, Nominalpegel, A-gew.) -95 dB
Regelbereich Gain (± 1 dB) -20 dB bis +20 dB
Maximaler Eingangspegel (Nominalpegel) +22 dBu
Line-Eingänge, unsymmetrisch

Typ Cinch-Buchse weiblich, unsymmetrisch (Stereopaar)
Maximaler Eingangspegel +22 dBu
Main-Ausgänge

Typ XLR männlich, symmetrisch (Stereopaar) 6,35 mm TRS-Buchse weiblich, symmetrisch (Stereopaar)
Empfohlener Ausgangspegel +24 dBu
Ausgangsimpedanz 100 Ω
Aux-Ausgänge

Typ 6,35 mm TRS-Buchse weiblich, symmetrisch (mono)
Empfohlener Ausgangspegel +18 dBu
Ausgangsimpedanz 100 Ω
Monitorausgänge

Typ 6,35 mm TRS-Buchse weiblich, symmetrisch (Stereopaar)
Nennausgangspegel +18 dBu
Ausgangsimpedanz 100 Ω
Übersprechen

Eingang auf Ausgang (Ref = +4 dBu, 20 Hz bis 20 kHz, ungew.) -90 dBu
Benachbarte Kanäle (Ref = +4 dBu, 20 Hz bis 20 kHz, ungew.) -87 dBu
Noise Gate (Expander)

Threshold -84 dB bis 0 dB
Attack Automatisch (0,2 ms bis 2,5 ms)
Release 70 ms
Dämpfungsverhältnis Expander 2:1
Compressor

Threshold -56 dB bis 0 dB
Ratio 1:1 bis 14:1
Ansprechzeiten (Attack/Release) 0,2 ms/1,0 s („Tight“) bis 180 ms/1,0 s („Smooth“)
Auto Attack/Release Attack =10 ms, Release = 150 ms
Kennlinien Hard und Soft Knee
EQ

Typ Shelving-Filter zweiter Ordnung (Q = 0,55)
Low (Tiefpass oder Bandpass) 36 bis 465 Hz, ±15 dB
Mid 260 Hz bis 3,5 kHz, ±15 dB
High (Hochpass oder Bandpass) 1,4 bis 18 kHz, ±15 dB
Digitale Audioverarbeitung

Host-Anbindung USB 2.0
Dynamik ADC (A-gew., 48 kHz) 118 dB
Dynamik DAC (A-gew., 48 kHz) 118 dB
Interne Signalverarbeitung 32 Bit Fließkomma
Samplingrate 44,1, 48 kHz
A/D/A-Wortbreite 24 Bit
Referenzpegel für 0 dBFS +18 dBu
Clock

Jitter <20 ps RMS (20 Hz bis 20 kHz)
Jitter-Dämpfung > 60 dB (1 ns in ≈ 1 ps out)
Stromversorgung

Anschluss IEC
Spannungsbereich 100 bis 240 VAC (ab Werk auf das Auslieferungsland voreingestellt)
Leistungsaufnahme (Dauerbetrieb) 100 W
Gewicht und Abmessungen

Länge 397 mm
Breite 406 mm
Maximale Höhe 140 mm
Gewicht 9 kg
