PRESONUS CDL 12

Der PreSonus® CDL12 ist das Ergebnis jahrelanger Forschung und Entwicklung und kombiniert die besten Eigenschaften der Punktquellen- und Line-Array-Technologien in einem einzigartigen, zum Patent angemeldeten System. Der CDL12 basiert auf dem auf der 143. New Yorker AES-Messe von Hugh Sarvis und Don Keele vorgestellten 2-Wege-Lautsprechersystem und verfügt über ein extrem fokussiertes Abstrahlverhalten mit konsistenten Pegeln im gesamten Frequenzbereich sowohl in der Off- als auch On-Axis-Hörposition. Das Ergebnis ist ein transparenter Sound mit einer hervorragenden Sprachverständlichkeit und neutraler Musikwiedergabe.

Einzigartig in Look und Leistung

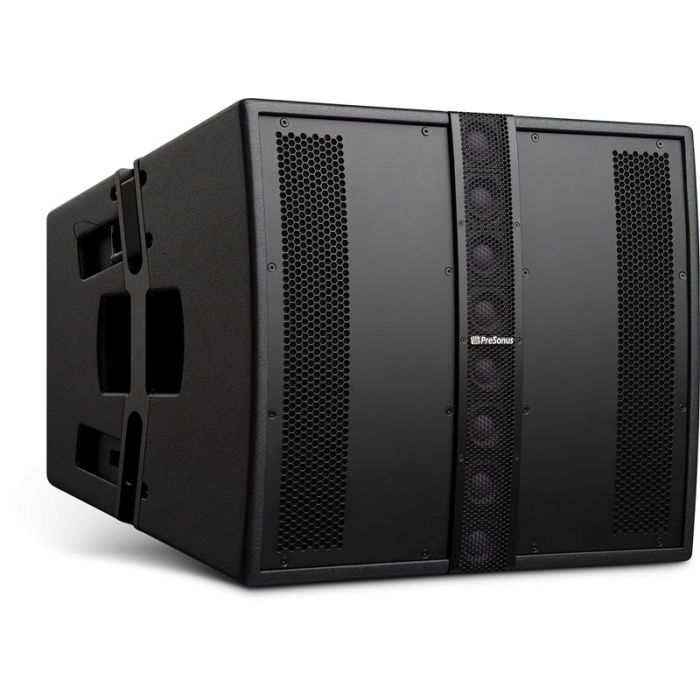

Jeder CDL12 ist mit acht 2" Treibern bestückt, die als leicht gebogenes Hochtöner-Array über einem 12" Tieftöner angebracht sind. Die Wiedergabe des Tieftöners erfolgt auf derselben Achse wie die des HF-Arrays, sodass der Klang zu jeder Zeit aus der Mitte des CDL12 abgegeben wird. Dies gilt für auf Boxenstative montierte Einzellautsprecher ebenso wie für Arrays mit bis zu sechs akustisch verschalteten CDL12. Auf diese Weise werden mit dem CDL12 akustische Nahfeld-Anomalien vermieden, die die Klangqualität herkömmlicher Line-Arrays beeinträchtigen können. Der CDL12 ist damit die perfekte Lösung für unterschiedlich dimensionierte Veranstaltungsräume, da der Klang schon kurz nach der Erzeugung in der Lautsprechermitte in Fernfeld-Qualität zur Verfügung steht.

Die Bedeutung eines symmetrischen Abstrahlverhaltens.

Bei herkömmlichen Line-Array-Lautsprechern ist in der Regel ein Hochfrequenz-Horn auf der einen und ein Tieftöner auf der anderen Seite des Speakers platziert. Für ein symmetrisches Abstrahlverhalten müssten Sie immer einen der Lautsprecher auf den Kopf stellen – worauf sie nicht ausgelegt sind – und hätten immer noch mit Phasenproblemen zu kämpfen. Bei den CDL12 sind acht einzelne 2" Hochfrequenztreiber in einem Bogen vor dem 12" Woofer angeordnet, so wie man es von High-End-Studiomonitoren in Koaxial-Konfiguration kennt. Das Ergebnis ist eine homogenere Klangwiedergabe im gesamten Hörfeld ohne Anomalien, die aufwändig korrigiert werden müssten. Egal, wie viele CDL12 Sie kombinieren: Sie erhalten immer eine gemeinsame Hörachse und eine Klangausbreitung ohne Verwirbelungen.



Technische Spezifikationen
Leistungsdaten

Konfiguration Aktiv, 2-Wege
Frequenzgang (-3 dB) 48 Hz bis 18 kHz
Frequenzgang (-10 dB) 42 Hz bis 19 kHz
Schallfeldabdeckung (-6 dB) 120° x 20° je Lautsprecher
Maximaler Schalldruckpegel (Peak) 131 dB
Übergangsfrequenz 420 Hz
Schallwandler

LF Schallwandler 12" (2,5" Schwingspule)
HF Schallwandler 8 x 2" (1" Schwingspule)
Verstärker-Steuerung

Typ Class D
Gesamtausgangsleistung 2000 W Peak, 1000 W Programm (500 W RMS)
LF Leistung 1000 W Peak, 500 W Programm (250 W RMS)
HF Leistung 1000 W Peak, 500 W Programm (250 W RMS)
Kühlung Passiv
Nennklirrfaktor <0,05% (20 Hz bis 20 kHz)
Dynamikbereich 119 dB (A-gewichtet)
Bandbreite 20 Hz bis 20 kHz
Netzanschluss powerCON™ Ein- und Ausgangsbuchsen
Anschlüsse und Bedienelemente

Eingangskanäle 1 Line
Eingangsbuchsen 1 XLR
Impedanz Line-Eingang 40 kΩ
Max. Eingangspegel +4 dBu
Ausgangsbuchsen Line-Direktausgang (XLR)
Netzwerk Dante® (Audio- und Steuerdaten), Control (nur Steuerdaten) über verriegelbare Ethernet-Buchse
Bedienelemente Preset Select
HPF On/Off
Anzeigen: Überhitzung, Signal, -3 dB, Limiter, Clip, Netzwerkstatus
DSP

Effekte Kompressor, Limiter, Delay, 8-Band-EQ und Preset-Auswahl über WorxControl
HPF 90 Hz, Butterworth 4. Ordnung
Wortbreite 24 Bit
Samplingrate 48 kHz
Gehäuse

Material 15 mm Eukalyptus-Schichtholz
Beschichtung Chemline™ Polyurethan
Lautsprechergitter Pulverbeschichteter Stahl
Abmessungen (HxBxT): 473 mm x 529 mm x 444,5 mm
Gewicht 29,5 kg
Sicherheit

Verstärkerschutzschaltungen Überstrom, Gleichstrom, Über-/Unterspannung, Überhitzung, Hochfrequenz
Lautsprecher-Schutzschaltung Limiter
Stromversorgung

Netzspannung 90 bis 260 V~, 50 bis 60 Hz
Leistungsaufnahme (1/8 Leistung) 4,2 A
Aufhängung/Montage

Flugpunkte Integrierte Montagevorrichtungen (Lastverhältnis 10:1)
Montage Stativflansch mit zwei Positionen (0° und 10°) 35 mm
Optionales Zubehör

Montage CDL Rigging Grid, CDL Rigging Extension Bar, CDL Rigging Sling
Verschiedenes CDL12-Tote Schutzhülle
