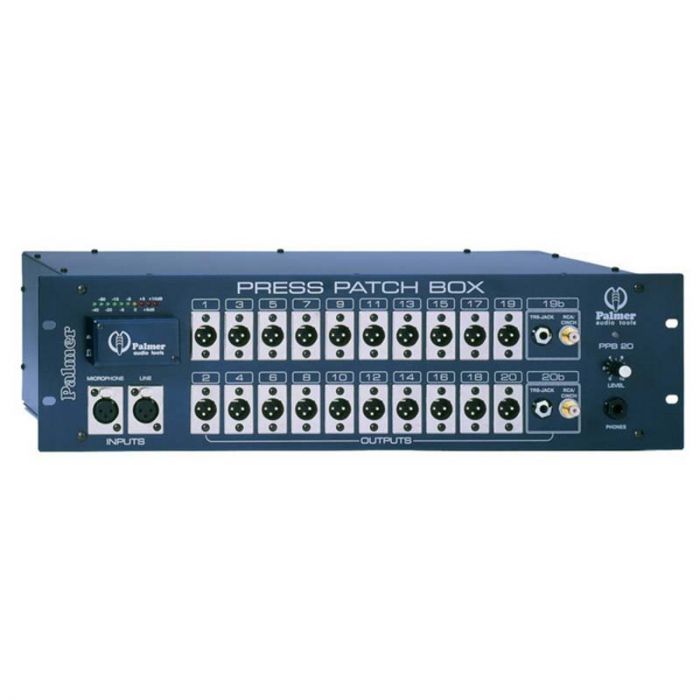

Palmer Pro PRESS PATCH BOX 20 - Pressesplitter 20

Eine Press Patch Box ist ein spezieller Audiosignalverteiler, der für die besonderen Erfordernisse einer Pressekonferenz entwickelt ist.
Über getrennte Eingänge kann wahlweise ein Mikrofon- oder Linesignal (Mischpultausgang) angeschlossen werden.

Auch als Stereo Version erhältlich.

Ein hochwertiger Eingangsverstärker mit symmetrisch erdfreiem Eingang erlaubt eine Pegelanpassung in einem weiten Bereich.
20 trafosymmetrische XLR/m Buchsen mit paarweise individueller Treiberschaltung stehen als Ausgänge für Videokameras
oder sonstige Tonaufzeichnungsgeräte zur Verfügung.

Der nominelle Ausgangspegel beträgt +4 dBu an 600 Ω. Zusätzlich sind Kanal 19 und 20 mit TRS-Klinkenbuchsen
für symmetrisches oder unsymmetrisches Signal und mit Cinch-Buchsen (-10 dBu Nominalpegel) ausgerüstet.

Werden mehr als 20 Ausgänge benötigt, können weitere PPB20 über eine rückseitige BUS IN/OUT Buchse kaskadiert werden.

Zur Signalüberwachung dienen eine 10fache Led-Kette (Anzeigebereich -40 bis +10 dB, 0 dB Anzeige entspricht +4 dBu Ausgang)
und ein regelbarer Kopfhörer-Verstärker.

Die PPB20 hat ein eingebautes geschirmtes Netzteil. Ein zusätzlicher DC-Eingang
erlaubt den Akkubetrieb beziehungsweise eine Havarieversorgung. PW4 ist ein geeignetes Havarienetzteil für zwei PPB20.

Input:

Transformer-balanced, 4 XLR/f sockets, with paired front/rear parallel connections for separate microphone/line signals.
Nominal Input Impedances: Microphones 200 Ω, Line = 5 kΩ
Max. input levels: microphones = 0 dBu, Line = +20 dBu
Max. amplification: microphones = +66 dB, Line = +22 dB (constantly adjustable via switch and potentiometer).

Output:

20 XLR/m, 2x TRS jack, 2x phono, all transformer-balanced and floating with separate ground lift switches at rear
Nominal output impedances: XLR = 300 Ω, jack and phono = 600 Ω
Nominal output levels: XLR = +4 dBu/20 dBu max.; jack/phono = -10 dBu, + 6 dBu max
Headphones output: Stereo jack socket, with mono tip + ring, Designed for use with 8 Ω - 200 Ω headphones (constantly adjustable level).
10 LED strips displaying a range of -40 to +10 dB.
Bus input/output (mono jack)
Power Supply: 230 VAC or ± 12 V to ± 18 VDC, 15 Watts.
Housing: 19'', 3 U, approx. 200 mm deep.
