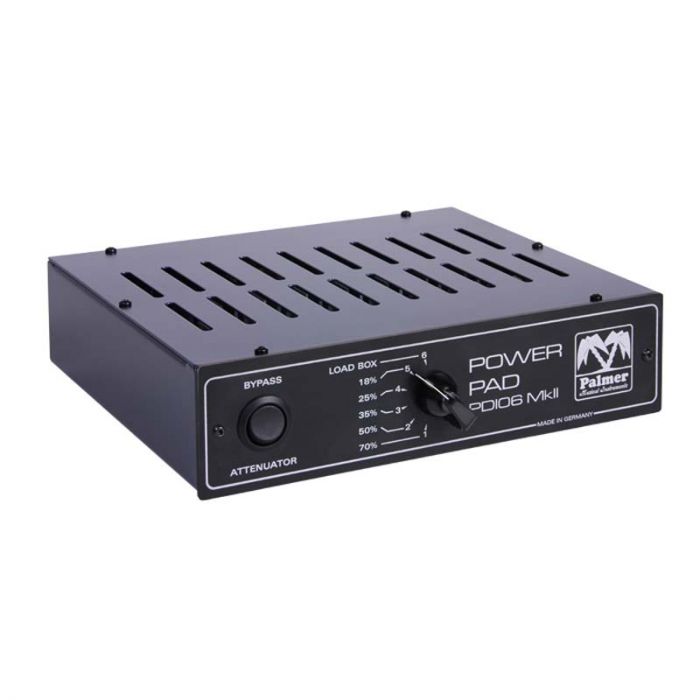

Palmer MI PDI 06 L16

Die PDI06 ist ein Power Attenuator für den Live-Einsatz.

Das Gerät wird zwischen Verstärkerausgang und Lautsprecherbox geschaltet.
Es ermöglicht so, die beliebte Endstufen-Verzerrung von Röhrenverstärkern auszunutzen, dabei lässt sich aber die damit verbundene hohe Lautstärke reduzieren.

Die Lautstärke kann praxisgerecht für Bühnen- und Proberaumverhältnisse in 6 Stufen von 100% auf 18% reduziert werden.
Eine weitere Stufe schaltet den Lautsprecher komplett stumm, die PDI06 arbeitet dann als LOAD-BOX und nimmt die komplette Leistung auf, die der Verstärker liefert.

Diese Betriebsart ist sinnvoll, wenn man z.B. über einen vorhandenen Line-Ausgang des Verstärkers,
der über eine Lautsprecher-Emulation verfügt, direkt ins Mischpult spielen will und Lautstärke im Aufnahmeraum unerwünscht ist.

Das Gerät besitzt einen Eingang für das Lautsprechersignal vom Verstärker und zwei Ausgänge zum Anschluss von Lautsprecherboxen.

Die Gesamtimpedanz der Lautsprecherbox muss dem auf der PDI06 angegebenen Wert entsprechen.
Sprich, eine PDI06, die für 16 Ohm spezifiziert ist, muss am 16 Ohm Ausgang des (Röhren-) Verstärkers angeschlossen werden.

Technische Daten:

Maximale Leistungsaufnahme: 120 Watt
6-Stufenschalter, 5 Schaltstufen (jeweils 3 dB) zur Reduzierung der Lautstärke, entspricht einer Verminderung der eingespeisten Leistung auf 70%, 50%, 35%, 25%, 18%.
Die Schaltstufe LOAD BOX schaltet die angeschlossene Lautsprecherbox stumm.
Der Schalter BYPASS/ATTENUATOR erlaubt ein schnelles Umschalten zwischen voller und reduzierter Ausgangsleistung.
Eingang vom Verstärker: 1 x 6,3 mm Klinkenbuchse
Ausgang für Lautsprecherboxen: 2 x 6,3 mm Klinkenbuchsen in Parallelschaltung
Ausgangsimpedanz: 16 Ohm
