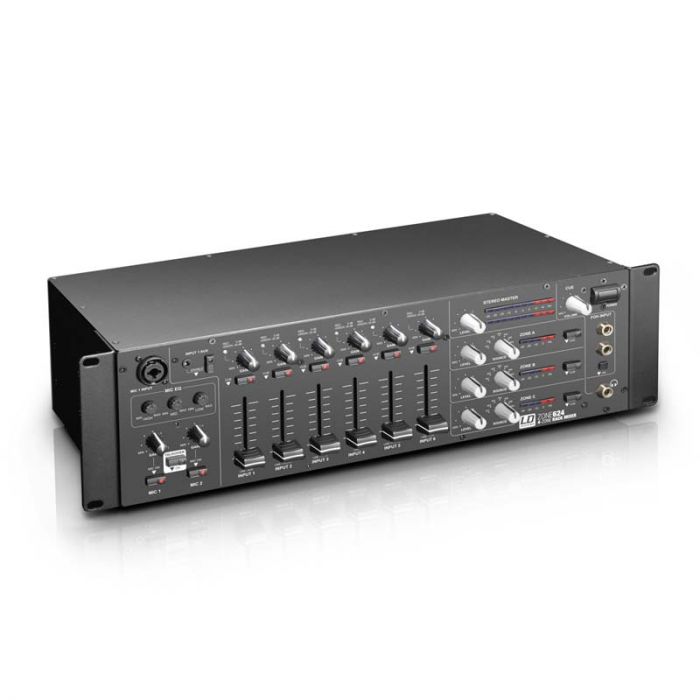

LD Systems ZONE 624

Verfügbarkeit unbekannt

Bestellnr.
154534

4-Zonen-Mixer

Der ZONE 624 ist ein komplett ausgestatteter Zonenmischer mit 6 Line- und 2 Mikrofonkanälen, die einem Stereo- und 3 Mono-Zonenausgängen zugeordnet werden können. Das kompakte 3 HE Rackgerät besitzt zudem Eingänge für ein externes Notfall-Durchsagesystem und fernbedientes Stummschalten. Durch seine umfangreichen Anschlussmöglichkeiten ist der ZONE 624 die extrem flexible Steuerzentrale für Beschallungssysteme in der Gastronomie, in Clubs, Hotels, Fitnesscentern und vielen anderen Bereichen.

Die beiden symmetrischen Mikrofoneingänge verfügen über eine gemeinsame 3-Band-Klangregelung,12V-Phantomspeisung und Talkover-Funktion, die Talkover-Dämpfung kann für alle Zonenausgänge auf der Rückseite individuell eingestellt werden. Die 6 Stereo-Eingangskanäle des ZONE 624 sind mit Gain-Reglern, Signal- und Spitzenwert-LEDs, 45 mm Fadern, Cue-Tastern und Cinch-Buchsen ausgestattet, Kanal 6 zusätzlich mit symmetrischen Klinkeneingängen für das FOH-Signal. Das Gerät besitzt zudem einen schaltbaren AUX-Eingang über 3,5 mm Miniklinke und einen USB-Anschluss, der als Stereo-Ein- und Ausgang (Recording Out) dient und den ZONE 624 zum externen Audio-Interface macht.

Die Ausgänge der Mastersektion sind elektronisch symmetriert und erfolgen über XLR-Buchsen und Klemmblock-Anschlüsse, die Stereozone besitzt zusätzlich unsymmetrische Cinch-Anschlüsse. Der maximale Ausgangspegel kann für alle Zonen individuell voreingestellt werden. Die drei Mono-Ausgänge des ZONE 624 verfügen jeweils über eine 2-Band-Klangregelung, einen wählbaren100 Hz Hochpassfilter, Mikrofon-Stummschalter und eine Pegelanzeige; als Quelle können die Eingänge 1 - 6 oder das Stereo-Mastersignal gewählt werden. Der Stereoausgang ist mit einem 3-Band-EQ, Regler für die Talkover-Empfindlichkeit und zwei LED-Ketten zur Pegelanzeige ausgestattet. Der ZONE 624 besitzt zusätzlich einen Recording-Ausgang und einen regelbaren PFL-Kopfhöreranschluss zum Vorhören.

Typ: Stereo
Anzahl Zonen: 4 (Master, Zone A-C)
Einbauhöhe: 3 HE
Eingangskanäle gesamt: 8 (2x Mic, 1x AUX/Line, 2x Phono/Line, 2x Line, 1x FOH/Line
Frequenzgang: 20 - 40000 Hz
Mikrofonkanäle: 2 (mit Phantom Power 12 V)
Anschlüsse Mikrofonkanäle: 2x 6,3 mm Klinke (symmetrisch), 1x XLR / 6,3 mm Klinke (Combo)
Bedienelemente Mikrofonkanäle: 2x Gain, 2x On/Off, 1 x EQ Hi, 1x EQ Mid, 1 x EQ Low, 1x Talkover
Anzeigeelemente Mikrofonkanäle: On-LED
Eingangsimpedanz Mikrofonkanäle: 4 kOhm
Eingangsempfindlichkeit Mikrofonkanäle: 4,5 mV
THD Mikrofonkanäle: 0,08 %
Line-Kanäle: 6 (Input 1: Aux/Line, Input 2 + 5: Line/Phono, Input 3: USB/Line 4: Line, Input 6: Line/FOH
Line-Eingangsanschlüsse: Input 1: 2x Cinch + 3,5 mm Stereo Klinke, Input 2,4 - 5: 2x Cinch, Input 3: 2x Cinch + USB, Input 6: 2x Cinch + 2x 6,3 mm Klinke
Bedienelemente Line-Kanäle: Gain, AUX enable, Cue, Level, 2x Phono/Line, FOH On
Anzeigeelemente Line-Kanäle: Signal/0 dB-LED, Cue-LED
Eingangsimpedanz:Line-Kanäle: 6 kOhm (Phono 50 kOhm)
Eingangsempfindlichkeit Line-Kanäle: 2,1 V (Phono 25 mV)
THD Line-Kanäle: 0,02 % (Phono 0,05%)
Eingangsempfindlichkeit AUX/Line (3,5 mm Stereo Klinke): 3 V
Line-Ausgänge: 5 (Master - Stereo, 3x Zone - Mono, Rec - Stereo)
Ausgangsanschlüsse Master: XLR (2 x, symmetrisch), Cinch (2 x), Klemmblock
Bedienelemente Master: Level, EQ Hi, EQ Mid, EQ Low, Max. Level, T/O Sensitivity, T/O Damping
Anzeigeelemente Master: 2 x 10 Segment Level Meter
Ausgangspegel Master: 24 dBu (symmetrisch), 17 dBu (unsymmetrisch)
Ausgangsanschlüsse Zone: XLR (symmetrisch), Klemmblock
Bedienelemente Zone: Level, Source, Cue, EQ Hi, EQ Low, Max Level, 100 Hz High Pass, Include Mic, T/O Damp
Anzeigeelemente Zone: 5-Segment Level Meter
Ausgangspegel Zone: 24 dBu (symmetr./ unsymmetr.)
Ausgangsanschlüsse Rec: 2 x Cinch
Kopfhörer-Ausgang: 1
Anschluss Kopfhörerausgang: 6,3 mm Klinke Stereo
Bedienelemente Kopfhörerausgang: Cue Volume
Ausgangsspannung Kopfhörerausgang: 2,5 V 32 Ohm
Zusätzliche Eingänge: 2 (Emergency Input, Output Mute)
Anschlüsse zusätzliche Eingänge: Klemmblock
Bedienelemente zusätzliche Eingänge: Level Emergency Input
Eingangsempfindlichkeit Emergency Input: 5 V
Zusätzliche Bedienelemente: Power-Schalter
Zusätzliche Anzeigeelemente: Power-LED
Betriebsspannung: 220 - 250 V AC, 50 Hz
Netzanschluss: IEC Gerätebuchse
Leistungsaufnahme (max.): 25 W
Sicherung: T 500 mAL / 250 V
Abmessungen (B x H x T): 485 x 132 x 210 mm
Zubehör inklusive: Klemmblöcke, Netzkabel, Anleitung

Mehr Informationen
Herkunftsland China
Zolltarifnummer 85184000
EAN 4049521154355
Marke LD Systems
