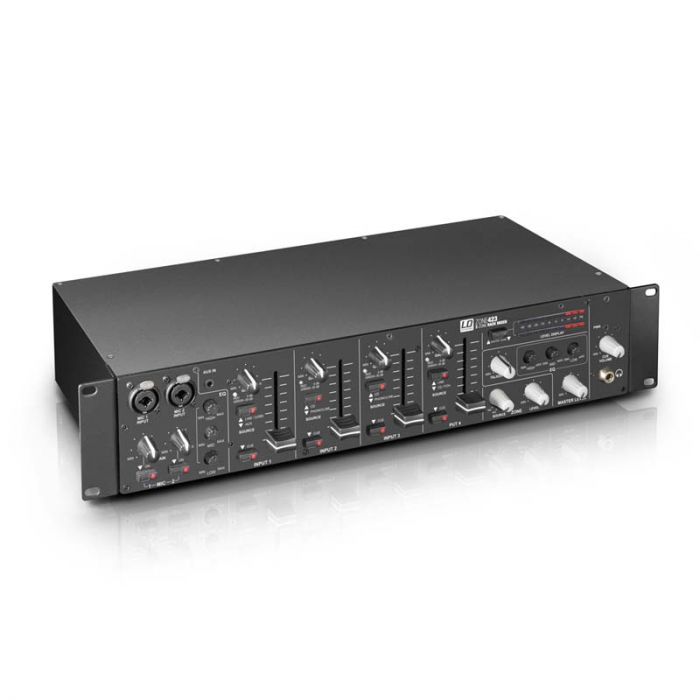

LD Systems ZONE 423

Der ZONE 423 ist ein umfassend ausgestatteter Zonenmischer mit 4 Line- und 2 Mikrofonkanälen , die einem Master- und einem Zonenausgang zugeordnet werden können, sowie Eingängen für ein externes Notfall-Durchsagesystem und fernbedientes Stummschalten. Durch vielseitige Anschlussmöglichkeiten ist das kompakte 2HE Rackgerät die perfekte Steuerzentrale für Beschallungssysteme in der Gastronomie, in Clubs, Hotels, Fitnesscentern und ebenso hervorragend für Präsentationen und DJs geeignet.

Neben den beiden symmetrierten Mikrofoneingängen mit regelbarem Gain und Talkover-Pegel,12V-Phantomspeisung und gemeinsamem 3-Band-EQ bietet der ZONE 423 Line-, Phono- und Aux-Stereoanschlüsse im Cinch-Format, einen FOH-Eingang mit symmetrische Stereoklinken sowie je einen USB- und 3,5 mm Miniklinken-Anschluss . Der USB-Port dient als Stereo-Ein- und Ausgang und erlaubt, den Mixer als externes Audio-Interface zu nutzen. Die vier Eingangskanäle besitzen individuelle Gain-Regler mit Signal- und Spitzenwertanzeige, 45 mm Fader zur Lautstärkeeinstellung und Cue-Taster.

Die Master- und Zonen-Sektionen verfügen jeweils über eine eigene Klangregelung, symmetrische XLR- und unsymmetrische Cinch-Ausgänge , der Master-Output zusätzlich über Klemmblock-Anschlüsse und der Zonen-Ausgang über einen Monosummen-Taster und 100 Hz Hochpassfilter. Die Stereo-Pegelanzeige lässt sich Master oder Zone zuordnen, der maximale Ausgangspegel kann für beide auf der Rückseite des Mixers voreingestellt werden. Neben einem regelbaren Kopfhöreranschluss zum Vorhören besitzt der ZONE 423 auch einen Recording-Ausgang.

Typ: Stereo
Anzahl Zonen: 2 (Master, Zone)
Einbauhöhe: 2 HE
Eingangskanäle gesamt: 6 (2x Mic, 1x Line/Aux, 2x Line/Phono, 1x Line/FOH)
Frequenzgang: 20 - 40000 Hz
Mikrofonkanäle: 2 (mit Phantom Power 12 V)
Anschlüsse Mikrofonkanäle: 6,3 mm Klinke (symmetrisch), XLR / 6,3 mm Klinke (Combo)
Bedienelemente Mikrofonkanäle: Gain, On/Off, 1 x EQ Hi, 1 x EQ Low, 1 x Talkover, 1 x Talkover Level
Anzeigeelemente Mikrofonkanäle: On-LED
Eingangsimpedanz Mikrofonkanäle: 4 kOhm
Eingangsempfindlichkeit Mikrofonkanäle: 8 mV
THD Mikrofonkanäle: 0,07 %
Line-Kanäle: 4 (Input 1: USB/Line, Input 2 + 3: Line/Phono/CD, Input 4: Line/FOH)
Line-Eingangsanschlüsse: Input 1: 2x Cinch + 3,5 mm Stereo Klinke + USB, Input 2 + 3: 4x Cinch, Input 4: 4x Cinch + 2x 6,3 mm Klinke
Bedienelemente Line-Kanäle: Gain, Source, Cue, Level, Enable FOH
Anzeigeelemente Line-Kanäle: Signal/0 dB-LED, Cue-LED
Eingangsimpedanz Line-Kanäle: 6 kOhm (Phono 60 kOhm)
Eingangsempfindlichkeit Line-Kanäle: 1 V (Phono 10 mV)
THD Line-Kanäle: 0,03 % (Phono 0,05 %)
Eingangsempfindlichkeit AUX/Line (3,5 mm Stereo Klinke): 3 V
Line-Ausgänge: 3 (Master - Stereo, Zone - Stereo/Mono, Rec - Stereo)
Ausgangsanschlüsse Master: XLR (2 x, symmetrisch), Cinch (2 x), Klemmblock
Bedienelemente Master: Level, EQ Hi, EQ Mid, EQ Low, Max. Level
Anzeigeelemente Master: 2 x 10 Segment Level Meter (umschaltbar Master/Zone)
Ausgangspegel Master: 21 dBu (symmetrisch), 18 dBu (unsymmetrisch)
Ausgangsanschlüsse Zone: XLR (2 x, symmetrisch), Cinch (2 x), Klemmblock
Bedienelemente Zone: Level, Source Input 2 - 4/Mix, EQ Hi, EQ Low, Max Level, 100 Hz High Pass, Mono
Anzeigeelemente Zone: 2 x 10 Segment Level Meter (umschaltbar Master/Zone)
Ausgangspegel Zone: 21 dBu (symmetrisch), 18 dBu (unsymmetrisch)
Ausgangsanschlüsse Rec: 2 x Cinch
Kopfhörer-Ausgang: 1
Anschluss Kopfhörerausgang: 6,3 mm Klinke Stereo
Bedienelemente Kopfhörerausgang: Cue Volume
Ausgangsspannung Kopfhörerausgang: 1,2 V 32 Ohm
Zusätzliche Eingänge: 2 (Emergency Input, Output Mute)
Anschlüsse zusätzliche Eingänge: Klemmblock
Bedienelemente zusätzliche Eingänge: Level Emergency Input
Eingangsempfindlichkeit Emergency Input: 5 V
Zusätzliche Bedienelemente: Power-Schalter
Betriebsspannung: 220 - 250 V AC, 50 Hz
Netzanschluss: IEC Gerätebuchse
Leistungsaufnahme (max.): 22 W
Sicherung: T 500 mAL / 250 V
Abmessungen (B x H x T): 483 x 89 x 210 mm
Zubehör inklusive: Klemmblöcke, Netzkabel, Anleitung
