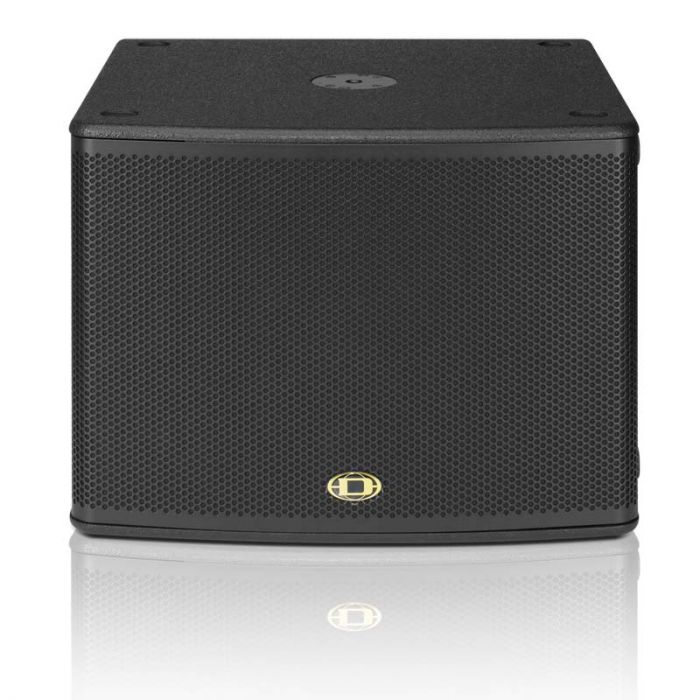

Dynacord PSD 218

Die PSD 215 und PSD 218 sind Hochleistungs-Subwoofer mit integrierten digitalen 2-Kanal Leistungsverstärkern und einem 24 Bit 1-in-3 DSP-Controller mit interner 48 Bit Double-Precision Auflösung. Sie eignen sich damit hervorragend zum sehr einfachen und komfortablen Aufbau von aktiven 2-Weg-Systemen ohne zusätzliche externe Controller und Endstufen.

Beispiele dafür sind Konfigurationen mit Fullrange-Kabinetten der D-Lite, Corus- und VariLine- Serien und insbesondere dem TS 400 Array-Kabinett.

Beide Modelle sind ventilierte Direktstrahler mit hervorragendem Einschwingverhalten und sehr hohem Schalldruck. Die Gehäuse sind aus 18mm Birken-Multiplex gebaut und bieten durch ihre 2K-Struktur-Lackierung eine belastungsfähige, für den harten Einsatz on-the-road geeignete Oberfläche. Die Lautsprecher sind durch robuste Stahlgitter vor Beschädigungen beim Handling geschützt. Ergonomisch geformte Griffschalen tragen zum Komfort bei Transport und Aufbau ebenso bei wie die stabilen Rollen auf der Gehäuserückseite. Zur Aufnahme von Hochständer-Stangen ist auf der Oberseite ein Adapterflansch mit M 20-Gewinde eingelassen. Das horizontale Format erlaubt die leichte Platzierung unter Bühnen. Gleichzeitig ist es aber auch ein enorm standsicheres Fundament bei Aufbauten mit Hochständer-Stangen.

Der PSD 215 realisiert den idealen Kompromiss zwischen kleinstmöglicher Gehäuse-Größe und höchster akustischer Leistung. Er ist mit einem 15“ Electro-Voice DVX3159 Lautsprecher bestückt, der speziell zum Einsatz in kompakten Subwoofern entwickelt wurde und beeindruckt trotz ihrer sehr geringen Abmessungen mit einem fundamentalen Tiefbass und hohem Schalldruck. Der PSD 218 ist naturgemäß etwas größer und wartet mit einer Performance auf, wie sie von typischen 18“-Subwoofern im professionellen Concert-Sound erwartet wird. Er ist mit einem 18“ Electro-Voice DVX3180 Langhub-Chassis bestückt und bietet ein weit hinabreichendes Tiefbass-Fundament.

Beide Modelle verfügen über eine integrierte, äußerst leistungsstarke 2-Kanal-Endstufe mit einer Nennausgangsleistung von 2 x 1.000 Watt RMS an 4 Ohm in moderner, hocheffizienter Class-D-Technologie mit einer Audio-Performance auf höchstem Niveau. Die gesamte Stromversorgung erfolgt aus einem äußerst laststabilen, mikroprozessorgesteuerten Schaltnetzteil, wodurch eine massive Gewichtseinsparung gegenüber herkömmlichen Ringkerntransformatoren erreicht wird. Zur Betriebssicherheit tragen ferner ein Überspannungsschutz und eine Einschaltstrombegrenzung (Softstart) bei.
Die PSD Power-Module verfügen selbstverständlich über alle von DYNACORD-Endstufen bekannten Schutzschaltungen und erfüllen die extremen Anforderungen des harten Tour-Betriebs. Die Endstufen sind gegen Überhitzung, Überlast, Kurzschluss, Back-EMF, Leerlauf, sowie Hochfrequenz oder Gleichspannung am Ausgang geschützt. Beide Ausgänge werden dabei getrennt überwacht, so dass im Fehlerfall nur der betroffene Kanal abgeschaltet wird. Beim Einschalten des Gerätes werden die Leistungsausgänge verzögert zugeschaltet, um eventuelle Störgeräusche zu vermeiden.
Die thermische Stabilität wird durch einen stufenlos geregelten Lüfter mit sehr niedrigem Geräuschpegel gewährleistet. Außerdem verfügen sie über einen intelligenten Thermo-Limiter; im Falle einer drohenden Überhitzung werden lediglich die Leistungsspitzen durch einen musikalisch arbeitenden Clip-Limiter begrenzt. Auf diese Weise wird das vollständige Abschalten der Endstufe wirkungsvoll verhindert, ohne dass es dabei zu einer merklichen Absenkung der Lautstärke kommt. LEDs für PROTECT und LIMIT zeigen den jeweiligen Betriebszustand der Endstufen an.

Der integrierte 24 Bit Digital-Controller mit interner 48 Bit Double-Precision Auflösung stellt eine 1-in-3 Topologie zur Verfügung: SUB-Channel, TOP-Channel und einen zusätzlichen DSP-Out:

Im Speicher sind optimierte Factory-Presets für Kombinationen mit TS 400, Corus 12“ und 15“, CXM 15, D-Lite 12.3 und 15.3, sowie VariLine Fullrange-Kabinetten und generische Presets für andere Kombinationen und Spezial-Programme für Cardioid- und Bass-Arrays vorhanden. System- / Alignement-Delay, Polarity und natürlich Level können vom Benutzer editiert werden. Mit dem Input-EQ können Anpassungen an die Raumakustik vorgenommen und abgespeichert werden. Der DSP-Out verfügt ebenfalls über ein einstellbares Delay, Lo-Cut und Shelving Equalizer, sowie einen Level-Steller. Er eignet sich damit zum Beispiel bestens für die Ansteuerung einer aktiven Delay-Box. Zur bequemen Einmessung und zum Einstellen der Delay-Zeit sind Signalgeneratoren mit Pink-Noise oder Nadelimpulsen integriert. Insgesamt sind 25 Programmplätze vorhanden (20 Factory-Presets + 5 User Memories). In allen drei Kanälen stehen modernste Look-Ahead-Peak-Anticipation Limiter zur Verfügung, der SUB Kanal bietet zusätzlich einen Temp-Limiter.


PSD 218 -
Cabinet Subwoofer
Configuration Powered 2-Channel
Components 1 x 18“
Rated Power RMS 1000 W TOP, 1000 W SUB
Max. Amplifier Output Capability 3200 W
Max. SPL 1 m / calc. 130 dB
Freq. Range 34 Hz - X-Over
Dimensions (W x H x D) mm 759 x 575 x 694
Net. Weight (without wheels) 45.2 kg
Wheels 2.4 kg
