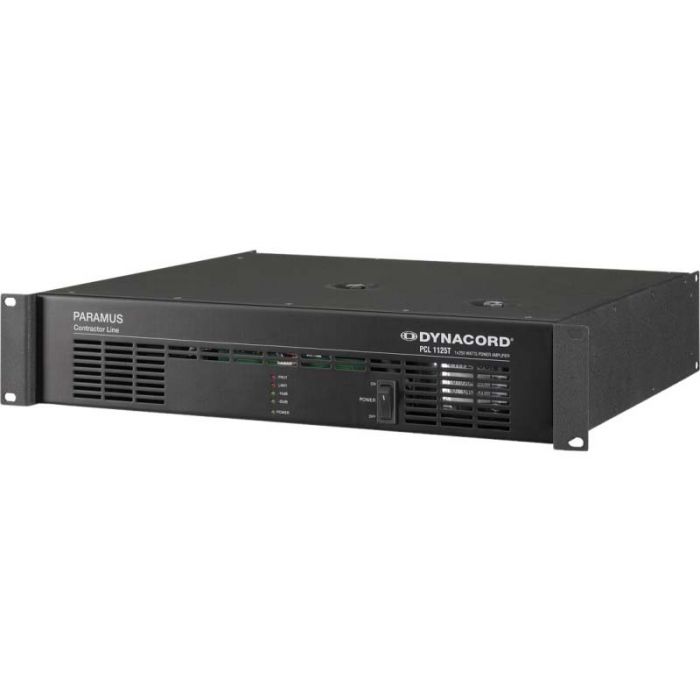

Dynacord PCL 1125T / 230V

Die Endstufen der PCL-Serie vereinen überragende Audio Performance mit höchster Zuverlässigkeit und Betriebssicherheit.

Zahlreiche Schutzschaltungen, die für jeden Kanal individuell vorhanden sind, schützen nicht nur die Endstufen, sondern auch die angeschlossenen Lautsprecher. Zu diesen Protections gehören dynamische Audio-Limiter, Einschalt- und Kurzschlußstrombegrenzung und Temperaturüberwachung der Endstufenblöcke. Zur Unterdrückung von tieffrequenten Signalen sind alle Endstufen der PCL-Serie mit verschiedenen Hochpassfiltern ausgestattet, deren Trennfrequenz über Schalter gewählt werden kann.

Die thermische Stabilität wird durch stufenlose Hochleistungslüfter mit niedrigem Geräuschpegel gewährleistet. Die Luftführung ist Front-to-Rear, was den problemlosen Betrieb in grossen und schmalen Endstufenracks ermöglicht. Durch grosszügig dimensionierte Netzteile mit streuarmen Ringkerntransformatoren wird ein grosser Headroom, weit oberhalb der ausgewiesenen Nennleistung, erzielt. Hochwertige Schraubsteckverbinder, die vor unbeabsichtigtem Entfernen geschützt werden können, garantieren eine sichere Verbindung von Signal- und Lautsprecherleitungen.

Modelle, die mit Hochleistungs-Ausgangstransformatoren bestückt sind, stellen zusätzlich zu den niederohmigen Ausgängen, die Lautsprecherausgänge erdfrei, für 50V, 70V und 100V Installationen zur Verfügung. Zum Schutz vor zu hoher Spannung am Lautsprecherausgang sind diese Geräte zusätzlich mit Spannungslimitern ausgestattet.


Spezifikationen

Load impendance 100V, 70V, 50V
Maximum midband output power THD=%, 1kHz 100V - 270W, 70V - 270W, 50V - 270W
Rated output power (*rated load)THD<0.2%, 20Hz ... 20kHz 100V - 250W / 40Ω*, 70V - 250W / 19.6Ω*, 50V - 250W / 10Ω*
Max. single channel output power Dynamic-Headroom, IHF-A 100V - 300W, 70V - 290W, 50V - 290W
Maximum RMS voltage swing THD=1%, 1kHz 100V - 117V, 70V - 82V, 50V - 59V
Voltage gain at 1kHz 100V - 42.2dB, 70V - 39.1dB, 50V - 36.2dB
Slew rate at 1kHz 100V - 61V/μs, 70V - 41V/μs, 50V - 29V/μs
Power consumption at ⅛ maximum output power, lim. pink 100V - 170W
Input sensitivity at rated output power or voltage, 1kHz 0dBu (775mV)
THD at rated output power MBW=80kHz, 1kHz <0.1%
IMD-SMPTE 60Hz, 7kHz <0.1%
DIM30 3.15kHz, 15kHz <0.1%
Frequency response -1dB, ref. 1kHz <65Hz - 40kHz
Power bandwith THD=1%, ref. 1kHz, half power <45Hz ... >20kHz
Input impedance 20Hz ... 20kHz, balanced >20kΩ
Signal to noise ratio A-weighted 103dB
Power requirements 120V, 230V, 50Hz - 60Hz
Protection Audio limiters, high temperarture, peak current limiters, turn-on delay
Cooling Front-to-rear
Safety class I
Dimensions (W x H x D), mm 483 x 88 x 405 (2Ru)
Weight 16.5kg (36.34lbs)
