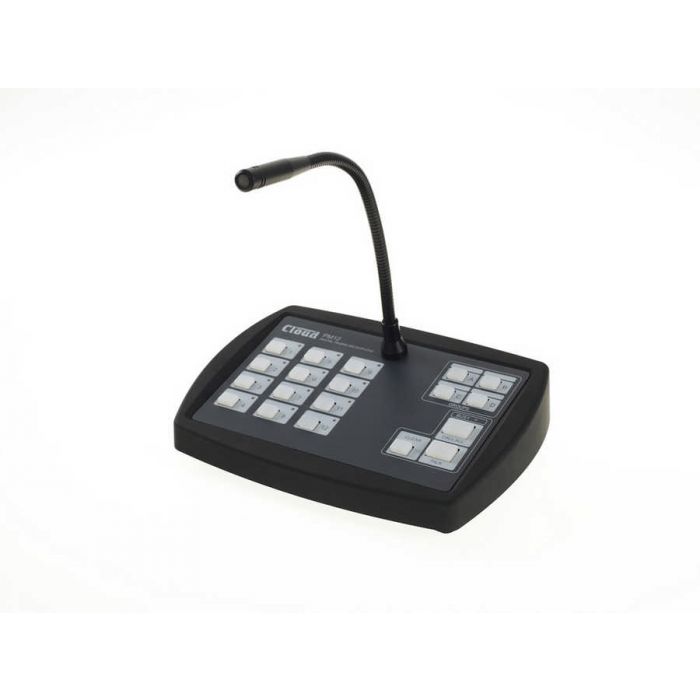

Cloud PM12

Verfügbarkeit unbekannt

Bestellnr.
86085

Digitales Paging-Mikrofon als Tischsprechstelle für 12 Zonen, passend für Cloud DCM-1, Z4II, Z8II, Matrix4, CX263, CX163, 36/50 und 46/50

Cloud PM Paging Mikrofone verwenden den Cloud Paging Anschluss als Verbindung. Dieser Anschluss basiert auf einem RJ45 Stecker mit dem dazugehörigen CAT-5 Kabel. Damit ist es möglich, ein Durchsage System mit einer Leitungslänge von 1 Kilometer zu realisieren. Die integrierte analoge Schnittstelle erlaubt dem PM System an Mischer nach Industriestandard angeschlossen zu werden; " short-to-ground Paging Access System" macht das PM System kompatibel zu weiteren Cloud-Produkten wie: DCM-1, Z4II, Z8II, Matrix 4, CX263, CX163, 36/50 und 46/50.

Diese Mikrofone unterstützen individuelle Zonen Auswahl, mehrfach Zonen Auswahl, vorab selektierte Zonen Gruppen, "Talk" und "Call All" Taste, Vorgong, interne Tongeneratoren, "Busy" LED, ein konfigurierbares Zwei-Spalten-Prioritäten-Schaltsystem, Automatische Zonen-Rückschaltung nach Ansage und Zonen-Abschaltung.

Die verschiedenen Modelle der PM Mikrofon-Serie sind dementsprechend nach 4, 8, 12 oder 16 Zonen angeordnet. Maximal 16 Zonen können in einem PM-Netzwerk angesprochen werden. Bis zu 32 PM Sprechstellen können in einem Netzwerk gekoppelt werden. Verschieden Modelle der PM Mikrofone können in einem System benutzt werden, so dass sich umfangreiche Durchsagesysteme mit verschieden Anzahlen von Zonen realisieren lassen. Die Display-Setting-Funktion ermöglicht einer PM Sprechstelle mit jeder am System angeschlossenen Zonen-Folgegruppe von zu korrespondieren. Die PM Sprechstellen sind auch mit den älteren CDPM Sprechstellen kombinierbar.

Analoge Verbindung werden über ein 1 paarig abgeschirmtes Kabel für die Übertragung des Mikrofonsignals und ein 18 adrig abgeschirmtes Kabel für die Zonenauswahl übertragen. Analog ist eine Kabellänge bis 100m realisierbar. Eine Digitale Verbindung wird über ein CAT5 Kabel mit RJ45 Stechern erstellt. As Audiosignal und Zonenauswahl werden gemeinsam übertragen. Mit CAT5 lassen sich Kabellängen bis 1000m und 32 PM’s realisieren. PM Sprechstellen können von Cloud Mischern direkt mit Strom versorgt werden. Es ist aber darauf zu achten wie hoch die max. Stromaufnahme der PM Sprechstellen ist. Bei mehreren Sprechstellen kann es notwendig sein diese mit externen Netzteilen zu versorgen. Das Netzteil CPM-PSU ist als Zubehör erhältlich.

Technische Daten

Mikrofon:
Kapseltyp: Kondensator
Charakteristik: Niere
Frequenzgang: 80Hz - 16kHz
Empfindlichkeit: 68dB±3dB
PTT Schalter: ja
Zonen: 12
Gong: ja
Anzahl der Gong-Töne: 4

Anschlüsse:
Digital: Cloud Digital-Paging Interface (RJ45)
Analog: Schraubklemmen
Audio: Analoge Audio-Ausgang
Schaltkontakte: Zonen-Anwahl-Schaltung über Erdschluss-Kontakte
Kabeleinführungen: Klemm-Verschraubung
Stromversorgung: 9-17VAC, 12-24VDC ext. 12-15VDC vom Mischer (RJ45)
Stromverbrauch: 95mA

Abmessungen:
Standfuß L x B x H in mm: 245 x 65 x 170 mm
Länge Schwanenhals: 300 mm
Gewicht in kg: 1,2 kg
Farbe: schwarz

The PM Range of Paging Microphones are designed for general purpose multizone applications and can also be used with non-Cloud products.

Four models of the PM are available: the PM4, PM8, PM12 and PM16. The models differ only in the number of zone select buttons on the front panel (4, 8, 12 or 16 respectively), and consequently in the maximum of zones that can be supported.

The PM is designed to interface directly with recent Cloud products - such as the DCM1 - via the Cloud Digital Paging Interface, which uses standard CAT-5 cable and RJ45 connectors.

The PM is also compatible with the older Cloud CDPM range of digital paging microphones. PM microphones and CDPM microphones may be freely intermixed on the Digital Paging Interface.

Features

* Individual and multiple zone selection
* Defineable zone groups with group selection
* Pre-announcement chime with internal chime sounder
* "Talk" and "Call-all" buttons
* "Busy" LED
* Configurable two-layer announcement priority system
* Auto-zone reset after announcement
* Zone disable function
