Cloud CX261

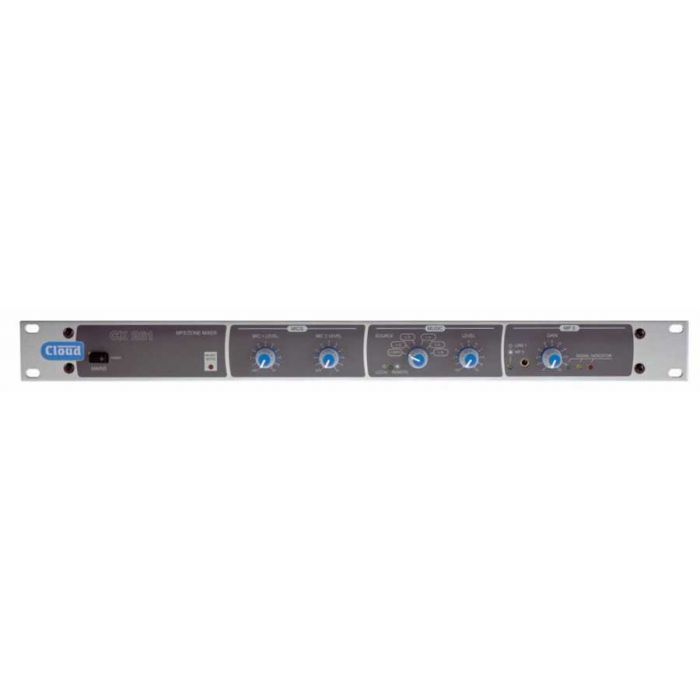

Der Cloud CX 261 ist ein 19"/1HE Stereomischer mit einem Stereoausgang und einem zusätzlichen Monoausgang (AUX).

Der AUX-Ausgang kann mittels Jumper dem Stereoausgang oder der Eingangsquelle 2 zugewiesen werden. Es stehen 6 Stereo - Line Eingänge und zwei Mikrofoneingangskanäle (auch für Paging-Aktivitäten) zur Verfügung. Über interne Jumper kann eine Phantomspeisung von 15V auf die Mikrofonkanäle aufgelegt werden. Ein Quellenwahlschalter ermöglicht es, eine Auswahl zu treffen, welches Linesignal auf den Ausgang geschaltet wird. Weiterhin bietet der CX 261 eine Vorrangschaltung (Priorität) der Mikrofone über die Audio-Eingänge. Das Audiosignal wird um 30dB abgesenkt, sobald ein Signal an den Mikrofoneingängen anliegt. Durch einen 2-Band EQ lassen sich die Mikrofone den Gegebenheiten anpassen. Der Mikrofoneingang 1 kann auch als Telefoneingang genutzt werden. Dieses erfolgt durch Umschalten und auf der Rückseite des CX 261. Als Audio-Eingänge stehen 6 Stereo Chinch Kanäle zur Verfügung. Diese können über einen Drehschalter auf der Gerätefront ausgewählt werden. Ein MP-3 Eingang mit einer Miniklinke
auf der Gerätefront kann durch einen Schalter anstelle des Eingangs 1 aktiviert werden. Dieser lässt sich durch einen separaten Lautstärkeregler anpassen. Der Audioeingang 6 hat Priorität gegenüber den Eingängen 1 bis 5 und kann in der Release Zeit eingestellt werden.

Für den Stereoausgang steht eine 2-Band Klangreglung zur Verfügung.

Desweiteren bietet der CX 261 noch einen BMZ – Kontakt (Musik Mute) zur Stummschaltung des Audiosignals. Ebenso wie die anderen CX Mischer ist auch der CX 261 über die Module RL1 und RSL6 fernsteuerbar und es sind BOSE EQ-Module erhältlich..

Technische Daten

Line-Eingangskanäle:
Frequenzgang: 20 Hz bis 20 kHz, +/-0,5 dB
Eingangspegel: -17,8 dBu (100 mV) bis +6 dBu (1,5 V)
Eingangsimpedanz: 48 kOhm
Eingangsregelbereich: 24 dB
Headroom: >20 dB
Rauschen: <-88 dB rms 22 Hz bis 22 kHz (0 dB Verstärkung)
Equalizer: LF ±10dB@50Hz, HF ±10dB@10kHz
MP3-Eingang:
Frequenzgang: 20 Hz bis 20 kHz, +/-0,5 dB
Eingang: 3,5mm Stereoklinke
Eingangsregelbereich: -22dB - +2dB
Mikrofonkanäle:
Verstärker-Regelbereich: 10dB-50dB
Eingangsimpedance: >2kohm (balanced)
CMR: >70dB@1kHz
Headroom: >20dB
Noise: -128dB EIN 20Hz-22kHz (150 Ohm)
Equalizer: LF +/-10 dB @ 100 Hz, HF +/-10 dB @ 5 KHz
Telefon-Eingang:
Frequenzgang: 100 Hz bis 20 kHz, +/-0,5 dB
Eingangsregelbereich: -20dB - +4dB
Zonenausgänge:
Nom. Ausgangspegel: 0 dBu (775 mV)
Min. Lastimpedanz: 1,2 KOhm
Max. Ausgangspegel: +20 dBu (7.75 mV)
Sicherung: T 100mA 20mm x 5mm 250V
Abmessungen: 482.6mm(19") x 44mm(1HE) x 152,5mm
Gewicht: 2,1 Kg
