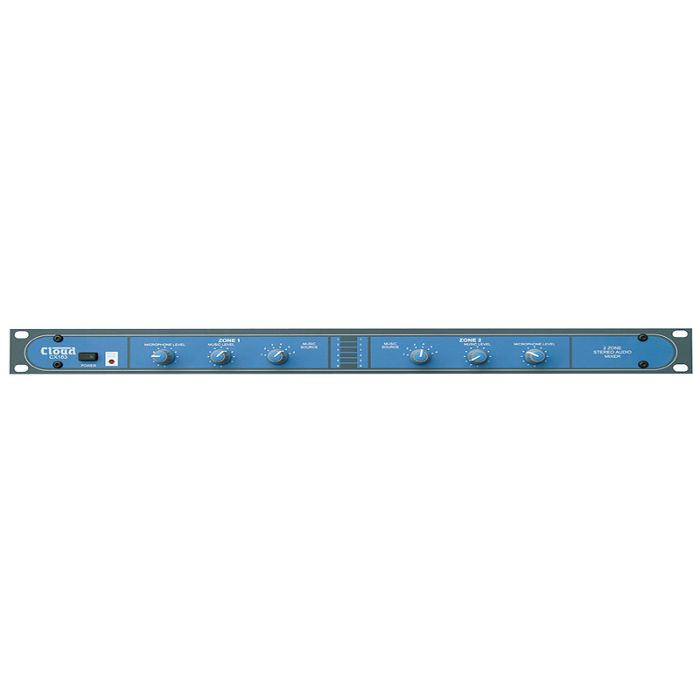

Cloud CX163

Der Cloud CX 163 ist ein Zonenmischer mit zwei unabhängige Stereo-Zonen (wahlweise auch als unabhängige Monoausgänge nutzbar) und einer zusätzlichen Mono-Summe (Utility Zone).
Der Utility Zone kann mittels Jumper Zone 1 oder Zone 2 zugewiesen werden. Wenn kein Jumper gesetzt ist, wird über den Utility Ausgang nur das Mikrofonsignal mit einem festen Pegel ausgegeben.
Es stehen 6 Stereo - Line Eingänge und ein Mikrofoneingangskanal (auch für Paging-Aktivitäten) zur Verfügung. Über einem internen Jumper kann eine Phantomspeisung von 15V auf den Mikrofonkanal aufgelegt werden. Ein Quellenwahlschalter je Zone ermöglicht es, eine Auswahl zu treffen, welches Linesignal auf den Ausgang geschaltet wird. Weiterhin bietet der CX 163 Vorrangschaltung (Priorität) des Mikrofons, BMZ - Kontakt, Vorrang des Stereo - Eingang 6 gegenüber den Eingängen 1 bis 5, 2-Band EQ je Zonenausgang, 2-Band EQ für den Mikrofonkanal, einen Remote Music-Mute Kontakt und ist fernsteuerbar über RL-1. Optionale sind BOSE EQ-Module der Modelle 8, 25, 32 oder 102 erhältlich.

* Zwei Stereo-Zonen und eine Mono Zone (Utility Zone)
* Stereo-Zonen auch als Monoausgänge nutzbar
* Utility Ausgang konstant bei 0dB
* Quelle für Utility Ausgang über interne Jumper auswählbar
* 2-Band EQ in Zone 1 u. 2
* 6 Stereo Line Eingänge
* Vorrang des Stereo -Eingangs 6 gegenüber den Eingängen 1 bis 5 in Zone 1
* Music Mute über externe Kontakte
* Anschluss für Durchsage Mikrofon
* 100 Hz Hochpassfilter und 2-band EQ für Mikrofon-Eingang
* Zone 1 u. 2 Lautstärke fernsteuerbar über RL-1
* BOSE EQ Karten integrierbar
* Einfach zu installieren und bedienen

Technische Daten

Line-Eingangskanäle:
Frequenzgang: 20 Hz bis 20 kHz, +/-0,5 dB
Eingangspegel: -17,8 dBu (100 mV) bis +6 dBu (1,5 V)
Eingangsimpedanz: 48 kOhm
Eingangsregelbereich: 24 dB
Headroom: >20 dB
Rauschen: <-84 dB rms 22 Hz bis 22 kHz (0 dB Verstärkung)
Equalizer: LF ±10dB@50Hz, HF ±10dB@10kHz
Mikrofonkanäle:
Verstärker-Regelbereich: 10dB-50dB
Eingangsimpedance: >2kohm (balanced)
CMR: >70dB@1kHz
Headroom: >20dB
Noise: -128dB EIN 20Hz-22kHz (150 Ohm)
Equalizer: LF +/-10 dB @ 100 Hz, HF +/-10 dB @ 5 KHz
Zonenausgänge:
Nom. Ausgangspegel: 0 dBu (775 mV)
Min. Lastimpedanz: 1,2 KOhm
Max. Ausgangspegel: +20 dBu (7.75 mV)
Sicherung: T 100 mA 20 mm x 5 mm 250V
Abmessungen: 482.6 mm(19") x 44 mm(1HE) x 152,5 mm
Gewicht: 2,1 kg
