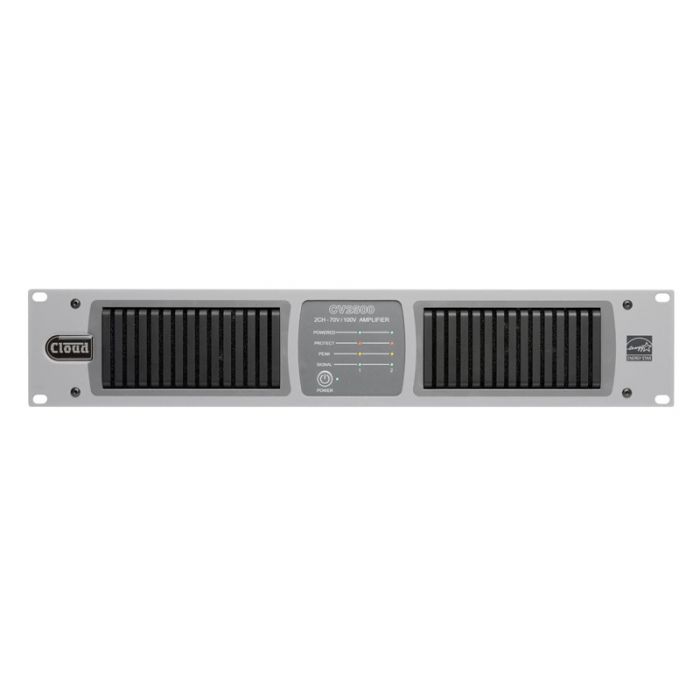

Cloud CV2500

Die Cloud Electronics CV2500 ist eine vielseitige, technisch fortschrittliche 2-Kanal-Digitalendstufe für den Betrieb von 100 V/70 V Lautsprechersystemen. Sie eignet sich in idealer Weise für Beschallungsanwendungen in den Bereichen Verkauf, Freizeit, Gastgewerbe sowie im kommerziellen und industriellen Sektor. Bei großen Installationen mit mehreren Verstärkern profitiert man von deren Netzwerkfähigkeit: Jeder Verstärker kann dabei aus der Ferne über ein herkömmliches Ethernet-Netzwerk individuell konfiguriert, gesteuert und überwacht werden.

Die CV2500 bietet einen integrierten, vom Anwender konfigurierbaren DSP. Dieser bietet umfassenden Zugriff auf die interne Architektur sowie eine Reihe von Fernsteuermöglichkeiten einschließlich Ethernet, RS-232 und den Wandfernbedienungen der Cloud RL-Serie. Für die Anpassung grundlegender Konfigurationsparameter wie dem Routing der Eingänge ist es weder notwendig, einen Computer anzuschließen noch das Gerät für Jumpereinstellungen zu öffnen. Stattdessen können die Einstellungen über DIP-Schalter auf der Rückseite erfolgen. Tiefer greifende Konfigurationsoptionen lassen sich leicht über den integrierten Webserver und ein per Ethernet angeschlossenes webfähiges Gerät erreichen.

Flexible Ausgänge
Der CV2500 bietet eine Gesamtausgangsleistung von 1 kW, die auf die Verstärkerkanäle verteilt wird. Dieser vielseitige Ansatz ermöglicht es, Lautsprechersysteme unterschiedlicher Leistung in verschiedenen Bereichen eines Gebäudes oder Arealen mit einem einzigen, optimal dimensionierten Mehrkanalverstärker zu betreiben.

Energy Star
Der CV2500 Digitalverstärker erfüllt die Energy-Star-Anforderungen. Eine automatische Abschaltung wird ausgelöst, sofern für 30 Minuten kein Eingangssignal anliegt. Dabei reduziert sich der Stromverbrauch auf nur 2,5 Watt. Ein ferngesteuertes Herunterfahren (Power Down) ist über einen externen Kontaktanschluss möglich.

Ethernet / DSP
Das Gerät bietet umfangreiche, individuell konfigurierbare DSP-Funktionen, darunter das Eingangsrouting, mehrbandige, parametrische Equalizer zur Raumentzerrung und spezifischen Lautsprecheroptimierung, eine Steuerung des Ausgangspegels, Limiter und eine Laufzeitverzögerung von bis zu 1,5 Sekunden. Der Verstärker kann auf einfache Weise für den Mehrkanal-, Parallel- oder Bi-Amping-Betrieb konfiguriert werden, bei voller Kontrolle über die Parameter der Frequenzweiche.

Aux-Ausgänge
Die Aux-Ausgänge verfügen über die gleichen DSP-Funktionen wie die regulären Verstärkerkanäle. Sie können als traditionelle Slave-Ausgänge oder für die unabhängige Signalbearbeitungen oder Routingaufgaben eingesetzt werden.

Analoge und digitale Steuerung
Für eine einfache Lautstärkeregelungen ist die CV2500 Digital-Endstufe ist mit den Wandfernbedienungen der Cloud RL-Serie kompatibel. Die DSP-Parameter stehen über die RS-232- und Ethernet-Schnittstellen im Zugriff und ermöglichen darüber eine Verbindung mit den Steuersystemen von Drittanbietern wie Crestron, AMX, Control4 und anderen Herstellern. Eine Dreiwege-GPIO-Schnittstelle kann für eine übergreifende externe Stummschaltung (Master Mute) und zur Anzeige von Fehlerzuständen genutzt werden.

Eigenschaften

2-Kanal Class-D Digital-Endstufe
Nennleistung: 2 x 500 W
Transformatorlose Ausgangsstufe zum Direktantrieb von 70 V/100 V Systemen
Energiesparendes Schaltnetzteil
Integrierte DSP-Sektion mit umfassenden Routing-, Equalizer- und Limiter-Funktionen in allen Kanälen einschließlich der Aux-Ausgänge
Delay mit bis zu 1.450 ms Verzögerung
Einfacher/erweiterter Anwendungsmodus
Power-Sharing-Funktion
Konfiguration/Steuerung über Ethernet/RS-232
Frontseitige LEDs für Signalaktivität, Peak-Grenzpegel, Ansprache der Schutzschaltungen und Status der Stromversorgung pro Kanal
GPIO-Schnittstelle (General Purpose Inputs/Outputs)
DIP-Schalter für die Konfiguration von Routing, Hochpassfiltern und 70/100 V Ausgangspegel auf der Rückseite
Konfiguration von zwei Aux-Ausgängen für unabhängige Aufgaben oder Kopplung mit einem bestehenden Verstärkerkanal
Leichtes Gehäuse mit 2 HE
Kompatibel mit Wandfernbedienungen der Cloud RL-Serie (pro Kanal)
Energy-Star-gerecht
Dante Eingangskarte optional erhältlich
Optionale Web-Monitor-Karte für Tests der Lastimpedanz und Statusberichte von Werten außerhalb der Toleranzbereiche über eine Web-Oberfläche oder SNMP
Technische Daten
Modell CV2500
Anschlüsse Euroblock
Eingänge 0 dB, 10k Ohm (symmetrisch), 5kOhm (unsymmetrisch)
Ausgänge 2x 500 W an 70 / 100V
Frequenzgang 20Hz - 20kHz +/-0,5dB
Verzerrung < 0,03%
Rauschen -94dB
Besonderheiten DSP, Webserver, GPIO-Schnitstelle
Spannungsversorgung 85 bis 264 V AC, 40 bis 60 Hz
Abmessungen, Gewicht 482,6 x 88,5 x 381,8 mm (B x H x T), 6,86 kg
